产品简介
GDJB-1803微机继电保护测试仪的主要特点：
1、满足现场所有试验要求。具有标准的六相电流，六相电压同时输出，电流30A/相，电压125V/相。六相电流并联可达180A。既可对传统的各种继电器及保护装置进行试验，也可对现代各种微机保护进行各种试验，特别是对变压器差动保护和设备自投装置，试验更加方便。
2、各种技术指标完全达到电力部颁发的DL/T624-1997《继电保护微机型试验装置技术条件》的标准。
3、经典的Windows XP操作界面，人机界面友好，操作简便快捷；高性能的嵌入式工业控制计算机和8.4寸分辨率为800×600的国外进口TFT真彩显示屏，可以提供丰富直观的信息，包括设备当前的工作状态及各种帮助信息等。
4、本机Windows XP系统自带恢复功能，避免因非法关机或误操作等引起的系统崩溃。
5、采用不锈钢材质面板，面板上带有防爆型按键和触摸板鼠标，按键使用寿命三十年以上。
6、主控板采用DSP+FPGA结构，16位DAC输出，对基波可产生每周2000点的高密度正弦波，大大改善了波形的质量，提高了测试仪的精度。
7、功放采用高保真线性功放，既保证了小电流的精度，又保证了大电流的稳定。
8、采用USB接口直接和PC机通讯，无须任何转接线，方便使用。
9、可连接笔记本电脑（选配）运行。笔记本电脑与工控机使用同一套软件，无须重新学习操作方法。
10、具备GPS同步试验功能。装置可内置GPS同步卡（选配）通过RS232口与PC机相连，实现两台测试仪异地进行同步对调试验。
11、配有独立专用直流辅助电压源输出，输出电压分别为110V（1A），220V（0.6A）。以提供给需要直流工作电源的继电器或保护装置使用。
12、具有软件自较校准功能，避免了要打开机箱通过调整电位器来校准精度，从而大大提高了精度的稳定性。

GDJB-1803微机继电保护测试仪装置硬件组成
1、内置高性能工业控制计算机
本装置采用高性能工控机作为控制计算机，配有自还原CF卡， 8.4″800×600分辨率TFT真彩LCD显示器。本机带高性能专用工业键盘和鼠标，无须另接外设就可直接使用，软件在Windows XP操作系统下运行，操作简便。装置面板配有三个USB接口，可方便地进行数据存取、数据通信和软件升级等。
2、DSP数字信号处理系统
采用6000系列DSP控制器作为核心，FPGA可编程逻辑器件输出波形，由于采用的是DDS硬件输出波形的技术，使波形频率和相位精度相当高，同时，该系统与工控机通讯直接采用USB2.0接口，使得数据通讯稳定可靠。
3、D/A和A/D转换
采用高精度D/A转换器，同时采用有源低通滤波器，使输出波形平滑，幅频特性优良。同时控制系统还保留了12路16位A/D转换电路，可实时采集12路模拟量的输出波形并通过软件在屏幕上显示实际输出的波形，幅值和相位。
4、高精度线性电压，电流功率放大器
电流、电压采用高性能线性放大器直接耦合输出方式，使电流，电压源可直接输出交流和直流波形，并可通过软件计算输出各种如方波、各次谐波叠加的组合波形，故障暂态波形等，可以较好地模拟各种短路故障时的电流，电压特征。功放电路采用进口大功率高保真模块式功率器件做功率输出级，结合精心合理设计的散热结构，具有足够大的功率冗余和热容量，功放电路具有完备的过热、过流、过压及短路保护，电流回路允许开路，不会损坏装置。面板有电流开路指示灯，以方便用户检查接线正确与否。同时面板还有电压过载或短路指示灯，当电压回路（在有输出情况下）发生短路时，该指示灯发亮并启动蜂鸣器报警。大电流限时采用独特的硬件，限时电路，克服了传统的软件限时的缺点，使大电流使用更安全和更可靠。
5、开关量输入、开关量输出
装置共有开关量输入端子8对，开关量输出端子4对。
开入量、开出量都由光电隔离器和24V直流继电器组成，其工作电源为独立的24V工作电源，所以在COM端与开入量之间有24V的直流电压。
以下是几种常见的开入量的接线示意图：

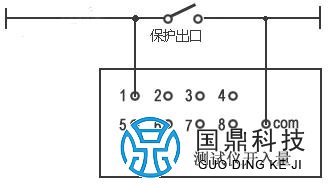

①;带电位的空接点

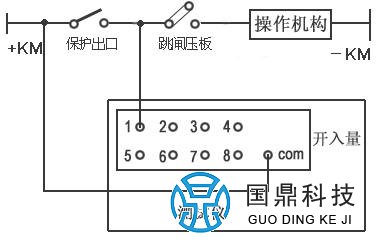

② 电位翻转












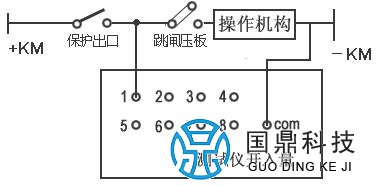

③ 空接点











 6、 专用独立的直流电源输出
装置配有两路110V直流电源电压输出，头尾相接组成+110V、0V、-110V三个端子输出，只能作保护装置的工作电源，不能作为直流操作电源使用。这样+110V、-110V两端子可输出220V直流电压。

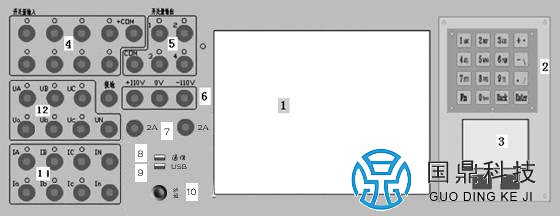

GDJB-1803微机继电保护测试仪的面板说明
一、 面板介绍

1、8.4″液晶显示屏
2、不锈钢键盘
3、触摸式鼠标
4、开关量输入端子
5、开关量输出端子
6、辅助直流电压输出端子
7、保险管
8、通信
9、USB
10、功放
11、主机电源开关（在装置左侧板上）
12、六相电流输出端子
