微机继电保护测试仪

用途：GDJB-1802微机继电保护测试仪适用国产微机继电保护器校验测量
参考标准：

· 标准的4相电压3相电流输出，每相电压可输出120V，电流三并可输出120A
· 具有独立专用直流电源输出：110V、220V
· 进行故障回放，实时存储测试数据，显示矢量图，联机打印报告

产品选型方案

简介
参数
附件
用户评价
产品证书
资料下载

产品简介
GDJB-1802微机继电保护测试仪适用国产微机继电保护器校验测量。

产品参数
一、交流电流输出
输出精度 GDJB-1802：0.5级
相电流输出（有效值）    0～40A
三并电流输出（有效值）   0～120A
相电流长时间允许工作值（有效值） 10A
相电流最大输出功率               420VA
三并电流最大输出时最大输出功率   900VA
三并电流最大输出时允许工作时间   10s
频率范围（基波）   20～1000Hz
谐波次数           1～20 次
二、直流电流输出
输出精度   0.5级
电流输出   0～±10A / 每相，0～±30A / 三并
最大输出负载电压   20V
三、交流电压输出
输出精度 GDJB-1802：0.5级
相电压输出（有效值）    0～120V
线电压输出（有效值）    0～240V
相电压/线电压输出功率    80VA / 100VA
频率范围（基波） 20～1000Hz
谐波次数         1～20次
四、直流电压输出
输出精度 0.5级
相电压输出幅值   0～±160V
线电压输出幅值   0～±320V
相电压/线电压输出功率 70VA / 140VA
五、开关量及时间测量

	GDJB-1802	备注
开关量输入	7路	空接点： 1～20mA，24V 电位接点接入：“0”：0～ +6V； “1”：+11 V～ +250V
开关量输出	2对	DC：220V／0.2A；AC：220V／0.5A
时间测量	测量范围0.1ms ～ 9999s 测量精度0.1mS

产品附件

用户评价

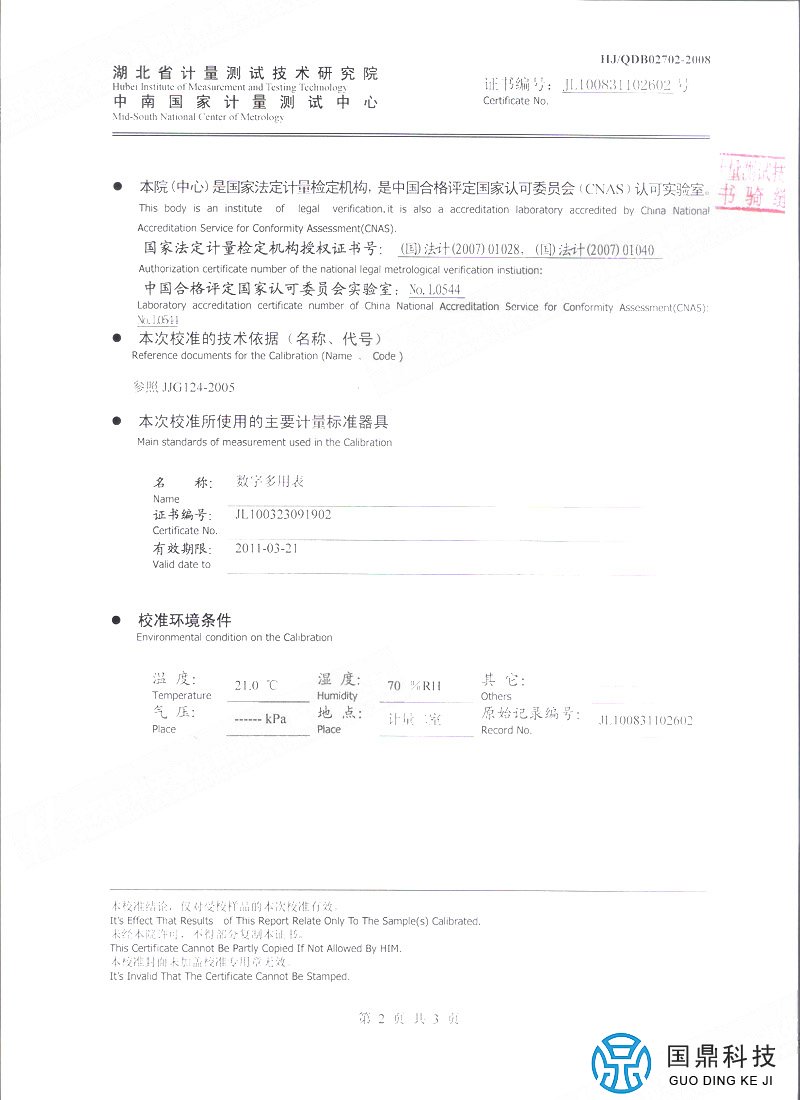

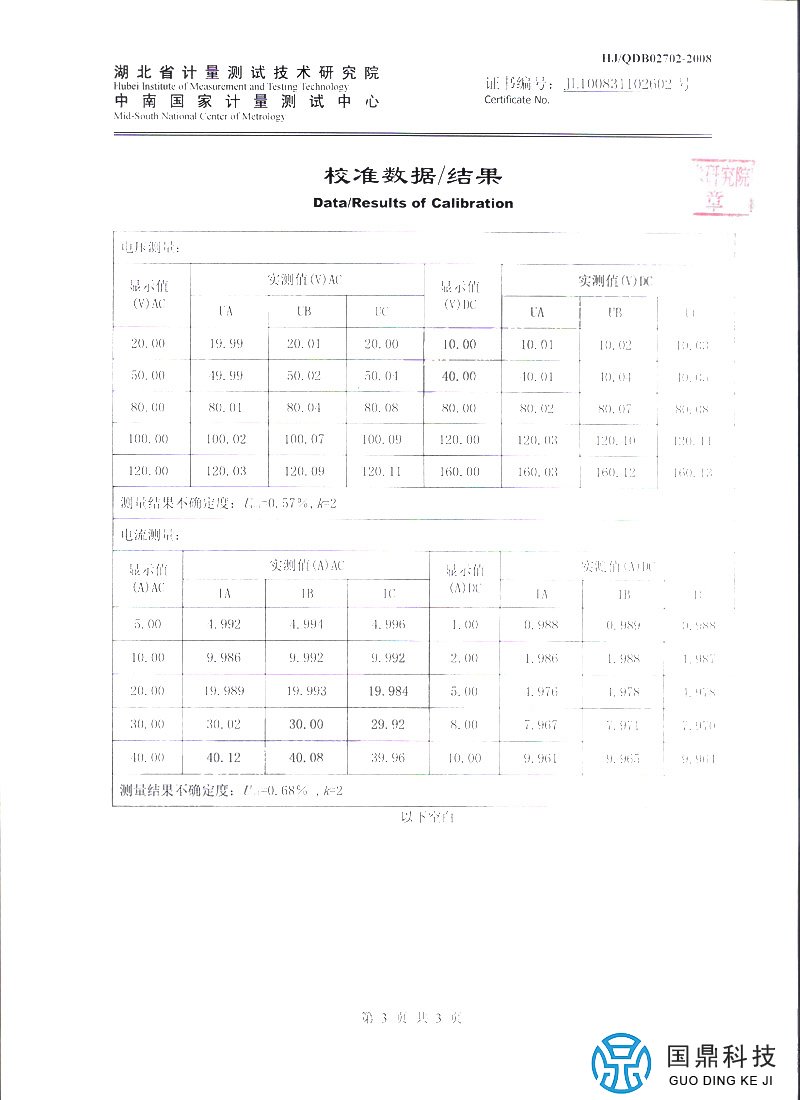

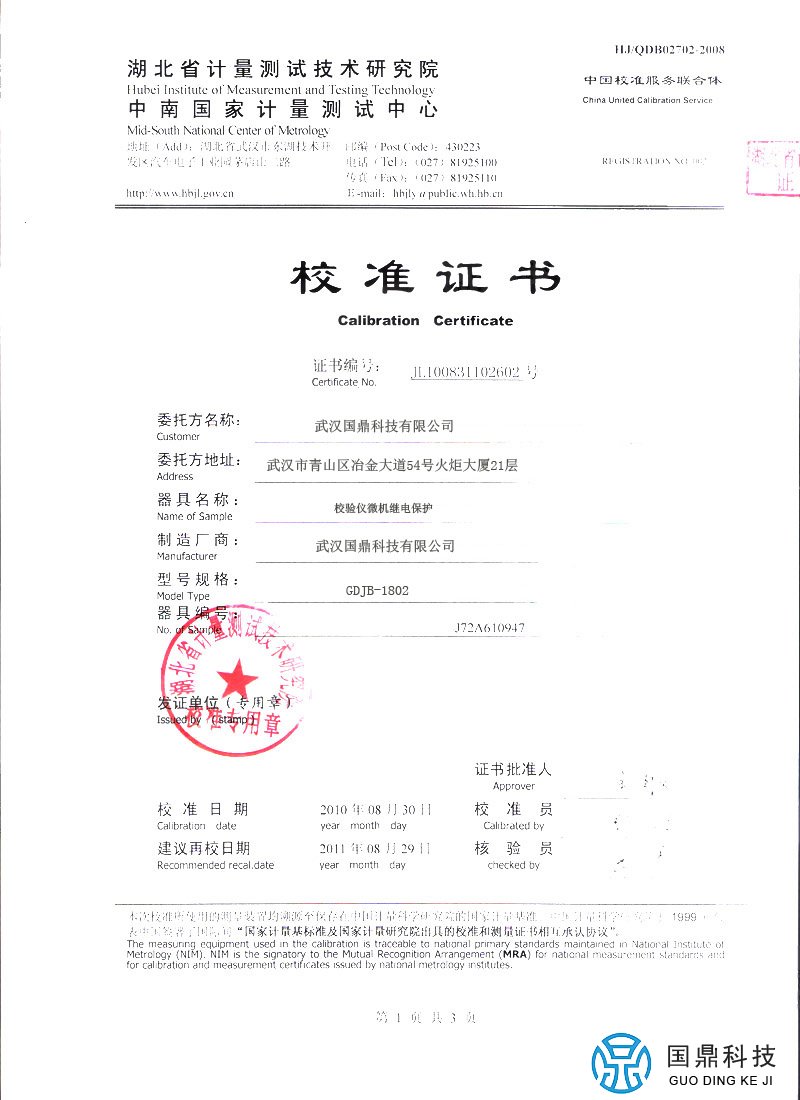

产品证书
