产品简介

GDGZ-2100电缆故障定位系统功能作用：
*1、耐压试验：DC  0~20KV   0~40KV
2、检测电缆故障点：
  定位各种高压电缆、低压电缆的故障点位置，误差0.5米以内，定位故障点类型：漏电、接地、短路、断路等各种问题。
*3、电缆熔接功能。
*4、地下管线探测：带电停电探测电缆走向，消防管的走向、深度、无源探测、盲扫探测、电缆、地下管线、消防管可成像显示。
5、本系统由测距、定位、高压电缆故障测试电源、路径仪组成

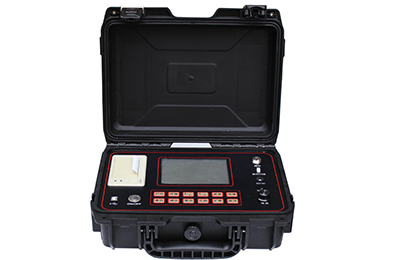

第一部分：GDGZ-2100电缆故障定位系统测距功能：

1、工作模式：
低压脉冲法：适用于低阻、短路、断线故障的精确测距，还可用于电缆全长及中间接头、T型接头、终端头的测量，以及波速度的校正。

脉冲电流法：适用于高阻、闪络型故障的测距，使用电流耦合器从GDGZ-2100电缆故障测试电源上采集信号，与高压部分完全隔离，安全可靠。
2、330MHz实时采样：
提供0.6m的测距分辨率，测量盲区小，对近端故障和短电缆特别有效。
3、机械按键操作方式
可以对光标进行测量，双击操作，定位更加简单、方便。
机械按键操作，方向按键，操作更加人性化。
4、LED大屏幕液晶显示，界面友好：
寸大屏幕液晶，160°可视角度，亮度达到750cd/m²，达到阳光可视要求。
功能菜单简单实用，功能强大。
5、画中画暂存显示功能
界面显示采用画中画方式，由一个主窗口和3个暂存窗口组成，可同时查看3个暂存波形，使波形比较功能更加简单、直观、方便。
6、波形存储、计算机联机通讯：
可在机内存储波形。
可以和计算机（台式机或笔记本机）连接，进行联机通讯。
提供计算机后台管理软件，对USB的数据或联机数据进行数据管理。
7、电源管理：
当电池欠压时，仪器也将自动关机，以保护电池。
内置锂离子电池，配有专用锂电池充电器，提供可靠的充电方式。
工作时间长：使用充满电的锂离子电池，仪器能连续工作7小时以上。
8、坚固机壳，质轻便携。

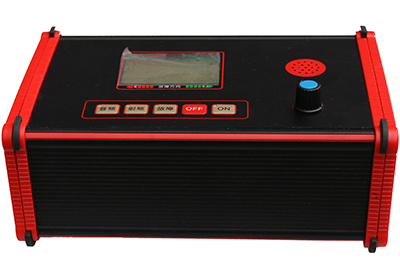

第二部分、GDGZ-2100电缆故障定位系统定位部分主要功能特点：
1、一机多用途：寻电缆走向、路径，测试电缆埋深，电缆故障点地表面定位。
2、两重定位模式：声测法(需要配合高压电源方可使用，高配版有此功能)、跨步电压法双重定位，误差无限接近是零。
3、接收灵敏度高
4、静态漂移低
5、定位精度高
6、抗干扰能力强
7、液晶屏显示信号及状态
8、内置锂电池供电，并配有充电器

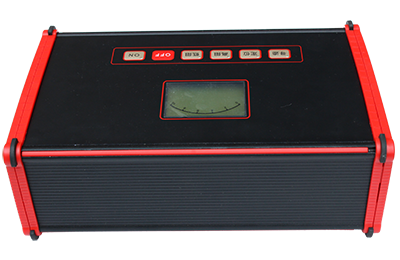

第三部分、GDGZ-2100电缆故障定位系统电缆故障测试电源部分：
   传统好几十公斤重的试验变压器和操作箱（一般5kVA的一套变压器50多公斤，控制箱20多公斤）。
   本电源采用高精度、高稳定度的专用高压电子元器件和高频高压技术，使其整机结构简单，重量超轻。目前重量轻、容量任意组合、操作人性化的便携式直流冲击高压设备。
主要性能特点：
1、冲击放电均匀；
2、超强的短路保护功能，可以使高压输出直接对地短路工作；
3、具有电压0.5级数字表显示，直观明朗，冲击放电过程一目了然；
4、高压侧电压计量，实时精确；高压端串接微安表可当直高发使用；
5、独特高压测量设计，在停止状态下，电压表可以实时显示电容电压；
6、具有自动放电功能。
7、外形行李箱拉杆式、也可推移。
8、高压输出连接线可拖地使用，直流耐压可达20KV。
*9、具有一机三用功能：1、直流耐压 2、查找故障点 3、电缆接头热熔功能。
注：*为此设备必备功能
