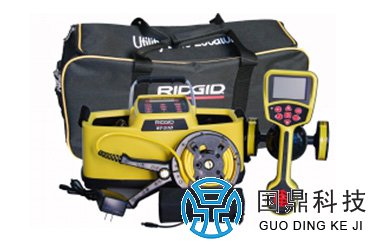

产品简介
  GDGZ-1861地下管线探测仪是一款全自动智能地下管线探测仪，拥有强大的8天线立体天线阵，给用户提供完整、准确、直观的地下管线信息，可以对地下管线进行准确的定位和快速的追踪。

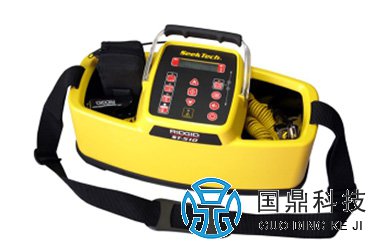

一、GDGZ-1861地下管线探测仪发射机简介：
  管线信号发射是Ridgid公司生产的管线定位系统的一部分。GDGZ-1861用来给地下管线施加一个信号，从而可以使接收机收到该信号，来标志地下管线的位置，可以避免盲目开挖地面。
GDGZ-1861地下管线探测仪发射机有三种施加信号的方法：
  1、直连法 – 用夹子直接连接到被测管线上，另一个接地。
  2、感应夹钳法 – 用感应夹钳施加信号，可以用于非金                                                具有目标管线影像显示功能的全自动地下管线探测仪属到金属上
  3、感应法(内部金属线圈) – 把发射机置于管线上，它的内部线圈可以产生电磁场从而感应目标管线

二、GDGZ-1861地下管线探测仪主要特点：
  1、无源探测能力超强，不用发射机可以探测到绝大多数地下管线。
  2、目标管线“影像”显示，清楚直观。
  3、探测深度可达10米。
  4、信号角度显示，45O法深度测量更加准确。
  5、8天线全方位天线阵，抗干扰能力更强，定位更准确。
  6、实时管线深度和信号电流显示。
  7、操作更简单，不需要丰富的探测经验。
  8、折叠式设计，重量轻，便于携带。
三、GDGZ-1861地下管线探测仪有三种截然不同的探测模式：
  1、有源探测模式，通过信号发生机，选定一个频率施加于一段较长的导体上，用于探测具有导电性能的管道、管线或电缆。
  2、无源探测模式，用于探测50Hz或60Hz的电力电线，或无线电频率探测。
  3、发射探头探测模式， 用于探测非金属管道、沟渠或隧道内的发射探头或者不能被前两种模式探测到的地方。

注：两种管线探测模式─有源和无源，除了所用的频率不同外，其他原理都是一样的。在无源模式下不会用到信号发射机。

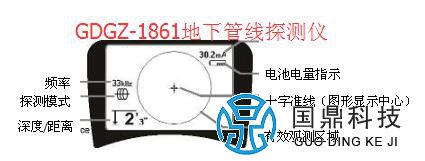

四、GDGZ-1861地下管线探测仪显示内容介绍 ：
  对于初次使用定位仪的用户或经验丰富的用户，都同样可以轻易上手使用，GDGZ-1861提供许多先进的特性和参数，使得大多数复杂的定位工作变得非常容易。此外，当你在不复杂的环境下完成一些基本的定位工作时，这些特性和参数还可以关闭或隐藏，从而使得显示内容一目了然。
GDGZ-1861默认显示那些“基本参数”。根据用户需要要，你可以自己设置所要显示的参数。在随后的章节里将会介绍不同的显示内容。

五、GDGZ-1861地下管线探测仪三种探测模式具体内容：
  1、有效观测区域 – 在圆圈区域内将显示探测管线的位置、导向箭头和十字准线。

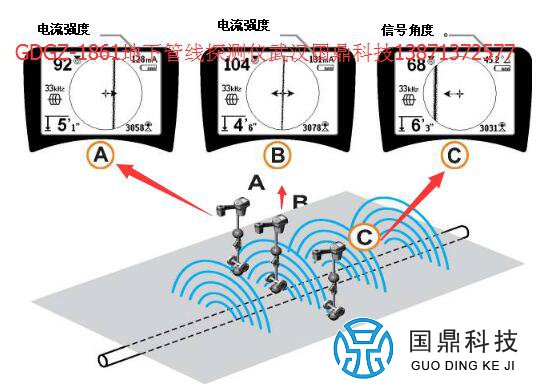

  2、mA电流强度 – 按一定比例换算后显示管线中的电流大小。当信号角度大于35度时，就切换显示信号角度值。
  3、信号角度 – 感应磁场相对于水平面的倾斜角度；角度指向磁场中心；数字值表示度数大小。
  4、电池电量指示 – 表示所剩电池容量的大小。
  5、深度/距离 – 当定位仪位于信号源正上方并接触地面时，可以显示所测的深度值。也可以显示所测的距离当天线以其它方式指向信号源时。深度/距离单位可以设置为英尺/英寸或米。
  6、探测模式 – 发射探头图标  ，管线定位图标  ，电力电线 (无源模式)图标 ，或无线电探测模式图标 。
  7、频率 –  以Hz或kHz为单位显示当前所用频率值。
  8、+ 十字准线 (图形显示中心)  –  表示操作者相对于目标中心的位置。

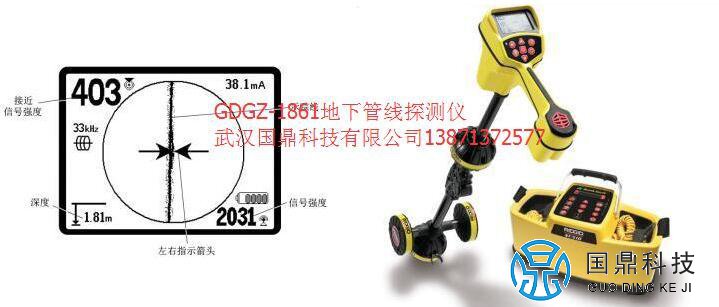

GDGZ-1861地下管线探测仪接收机显示内容：

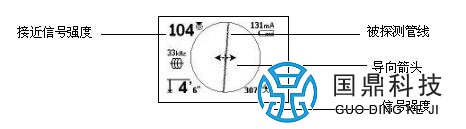

管线探测模式 在有源管线探测模式下，以下内容将被显示在屏幕上：
  1、接近信号强度 – 数字表示信号源靠近定位仪的程度。大小从1到999。（仅仅用于管线定位模式）。
  2、信号强度 –  定位仪下部天线探测到的信号强度。
  3、被探测管线 – 近似于表示探测管线的轴线。如果感应磁场有干扰或信号不好，那么该线将显示的很模糊（虚化较严重）。
– – – – – – 失真线 – 如果不使用正常干扰信号响应功能（如上被测管线虚化），那么就会显示第二条线段，它代表了上部天线探测到的信号。通过比较这两条线，使用者可以估计信号畸变的角度。
  4、导向箭头 – 指引使用者移向探测目标的中心区域。

无源探测模式 ：
无源探测模式下显示屏显示的内容和在有源探测模式下显示的内容是一致的。
注：探测模式的选择依赖于被探测目标的型式（发射探头或管线）。比如，在发射探头模式下的频率菜单里选择 512 Hz 用于探测发射探头。（一个频率的选择正确的目录类别里选取，尤其是它有可能出现在多个目录类别里的时候，如33kHz。）
