产品简介
一、GDGZ-1819管线探测仪的描述：
管线探测仪，是一套具有多种创新特性的高性能地下金属管线探测系统，由信号发射机和接收机组成，用于金属管线、地下电缆的路径探测、深度测量以及唯一性鉴别。
管线探测仪，在进行路径探测时，采用独特的信号接收技术，通过新颖的软硬件数字处理，提供了多种新概念电缆探测方法，功能全、易学易用、具有很强的抗干扰能力；在进行现场唯一性鉴别时，能够给出明确的鉴别结果。 是武汉国鼎科技有限公司为广大用户研制的专用仪器
二、GDGZ-1819管线探测仪的性能与特点：
发射机：
1、三种输出方式：直连输出、卡钳耦合、辐射感应。
2、六种管线探测频率：500Hz、1kHz、8kHz、33kHz、66kHz、93kHz，其中500Hz和1kHz为复合频率，可配合接收机实现跟踪正误提示功能，还可用于管线智能鉴别。
3、查障信号输出功能：用于管线接地故障查找。
4、大功率输出：10W，四档可调。
5、全自动阻抗匹配和保护功能。
6、灵活的供电方式：内置大容量锂离子电池组供电、通过充电器用交流220V供电、汽车点烟器供电。
7、欠压自动关机功能：电池欠压时，仪器自动关机，保护电池。
8、机壳坚固便携。
接收机：

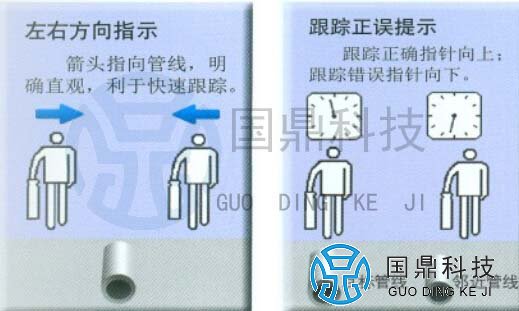

1、左右方向指示：左右箭头显示管线位置，方便直观。如下图
2、跟踪正误提示：利用发射机输出的复合频率信号，可实时测量管线电流的方向，用来排除邻近及交叉管线的地线回流和感应电流干扰。当正确跟踪待测管线时，指针指向前方；当跟踪到邻管线上时，指针向后，并有问号显示，提示跟踪错误。如下图

3、抗干扰能力强：极窄的接收通频带，独特的数字处理方法，能充分抑制邻近运行电缆及管道的工频及谐波干扰。
4、自动测量管线深度和电流：单键操作，直接读取管线深度和电流值。
5、多种探测模式：除传统的音峰法（宽峰法）、音谷法外，还提供窄峰法。传统音峰法（宽峰）响应范围大，不利于精确探测；音谷法虽然精确，但无法分辨并行管线。窄峰法的响应范围较宽峰法狭窄，比较精确，又能在一定程度上分辨并行管线，是在管线复杂区查找路径的较佳方式。
6、六种主动探测频率：500Hz、1kHz、8kHz、33kHz、66kHz、93kHz ，配合发射机，适用于不同现场情况。

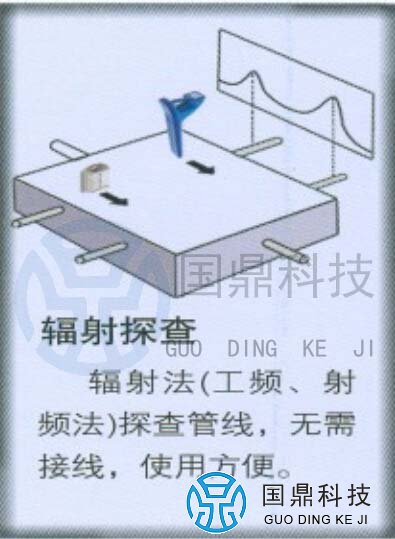

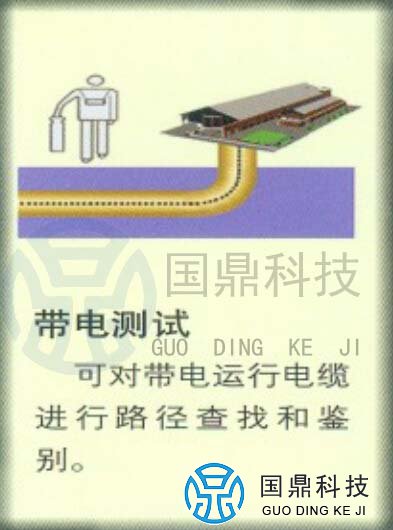

7、两种被动探测频段：工频、射频，不需要发射信号（无需连接电缆发射信号），直接探测运行电缆和其它管线的路径。如下图

8、历史曲线显示：屏幕显示信号幅值的历史曲线，直观判断信号变化情况。

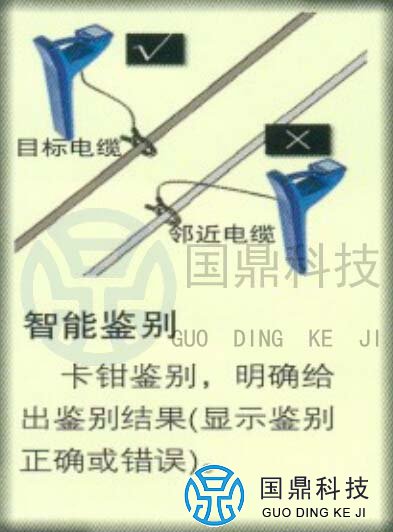

9、电缆唯一性鉴别（可当电缆识别仪使用）：卡钳鉴别和听诊器鉴别。卡钳鉴别可精确测量电缆上电流的幅值和方向，能够明确给出鉴别结果。听诊器鉴别接线方便，不方便卡钳鉴别时使用，为传统的鉴别方式。

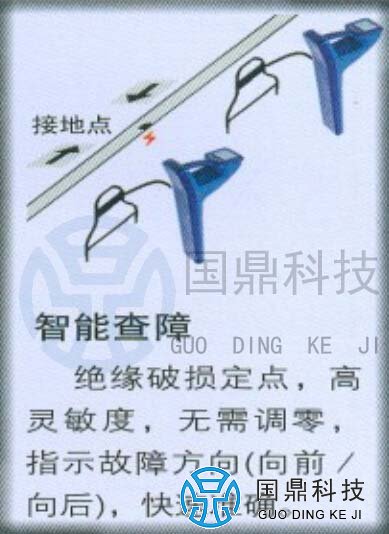

10、接地故障查找：使用A字架定位管线（故障电缆）的对大地绝缘破损点（如电缆护层故障、无铠装电缆接地故障、管道防腐层破损等），对发射机发出的超低频组合信号进行跨步电压测量，无需调零，直观指示故障点方向。

11、内置大容量锂离子电池组。
12、自动关机功能：仪器在30分钟内没有任何操作时，将自动关机，减少电池消耗；当电池欠压时，也将自动关机，保护电池。
13、机壳坚固、质轻便携。

三、GDGZ-1819管线探测仪别名：电缆故障定位仪、路灯电缆故障测试仪、电缆故障探测仪
