产品简介

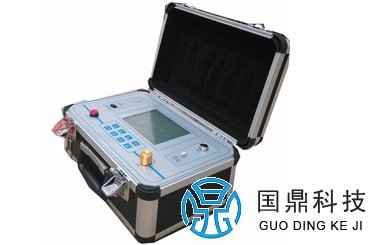

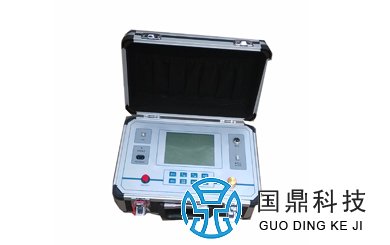

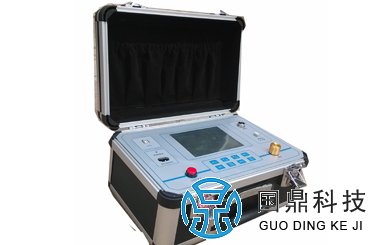

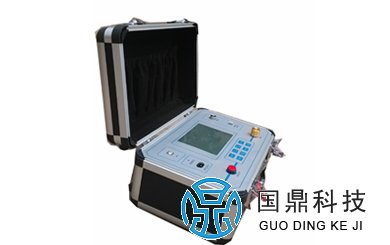

 GDGZ-1805电缆故障检测仪慨术：
  适用电缆厂、发供电系统、铁路系统、路灯局、钢厂等大型用电企业，主要用来测量电缆的故障点与测试点的距离。电缆故障检测仪是一套综合性的电缆故障检测仪，它可对电缆故障的断线、混线、相间或相对铠短路的故障距离进行测。通过我公司专配的高压电源，能对电缆故障的高阻闪络故障以及泄漏故障进行故障点测试，高低阻性的接地，短路和电线的断线，接触不良等故障进行测试，并有测试结果波形图供测试人员分析，若配备GDGZ-1802地埋电缆故障测试仪，可准确测定故障点的位置。特别适用于测试各种型号、不同等级电压（0~35KV）的电力电缆及通信电缆，设备上具有电缆故障波形图分析功能，并能自动算出故障点距离，是武汉国鼎科技有限公司为广大电工专门打造、操作简单易懂、告别了繁琐现场教学过程。本公司也可提供故障点现场查找技术服务。
GDGZ-1805电缆故障检测仪功能特点：
 1、功能齐全测试故障安全、迅速、准确。仪器采用低压脉冲法和高压闪络法两种方法探测电缆的故障点，可测试电缆的各种故障，尤其对电缆的闪络及高阻故障，与武汉国鼎科技有限公司生产的GDGZ-1813高压电源配合使用，可直接测试高阻故障点，测试的效果图如下图，如配备GDGZ-1802地埋电缆故障测试仪，可准确测定故障的位置，误差在0.5米之内。
 2、测试精度高仪器采用高速数据采样技术，A/D采样速度为100MHz，使仪器读取分辨率为1m，探测盲区为1m。
 3、智能化程度高测试结果以波形及数据自动显示在大屏幕液晶显示屏上，判断故障直观。并配有全中文菜单显示操作功能，无需对操作人员作专门的训练。
 4、具有波形及参数存储，调出功能采用非易失性器件，关机后波形、数据不易失。
 5、具有双踪显示功能。可将故障电缆的测试波形与正常波形进行对比，有利于对故障进一步判断。
 6、具有波形扩展比例功能。改变波形比例，可扩展波形进行测试。
 7、可任意改变双光标的位置，直接显示故障点与测试点的直接距离或相对距离。
 8、具有根据不同的被测电缆随时修改传播速度功能。
武汉国鼎科技有限公司生产的GDGZ-1805电缆故障检测仪俗名：电缆故障测试仪、地埋电缆故障测试仪、电缆测试仪、电缆故障测距仪、高压电缆故障测试仪、智能电缆故障测试仪，电线电缆检测仪，电缆故障综合测试仪、电力电缆故障测试仪。
GDGZ-1805电缆故障检测仪的基本原理根据仪器采用的故障探测原理，当仪器处于闪络触发方式时，故障点瞬时击穿放电所形成的闪络回波是随机的单次瞬态波形，因此测试仪器应具备存储示波器的功能，可捕获和显示单次瞬态波形。本仪器采用数字存储技术，利用高速A/D转换器采样，将输入的瞬态模拟信号实时地转换成数字信号，存储在高速存储器中，经CPU微处理器处理后，送至LCD显示控制电路，变为时序点阵信息，于是在LCD屏幕上显示当前采样的波形参数 当仪器处于脉冲触发方式时，仪器按一定周期发出探测脉冲加入被测电缆和输入电路，即时启动A/D工作，其采样、存储、处理和显示与前述过程相同；LCD显示屏上应有反射回波。
2、方框图
GDGZ-1805电缆故障检测仪的使用和故障测试方法：
1、测试前的准备
1、故障类型判断测试电缆故障之前，首先应对故障类型进行判断，以便确定采用哪种测试方式。借助于万用表、兆欧表或其他工具以及现场经验，可以对故障类型进行预判。果故障类型是开路、短路、接触不良、或低阻抗接地，应使用低压脉冲法进行测试。如果是高阻故障，则应采用高压冲击法。如果故障类型不能确定，则可以使用波形比较法。
