试验变压器

用途：GDGY-8803试验变压器适用于各种高压电器设备如发电机、电动机、变压器、开关、避雷器、电容和电力电缆进行进行工频或直流高压下的绝缘强度试验。
参考标准：国家标准《JB∕T 9641-1999》

· 重量轻，体积小，造型美观，性能稳定
· 交直流两用高压试验电源
·

产品选型方案
待定

简介
参数
附件
用户评价

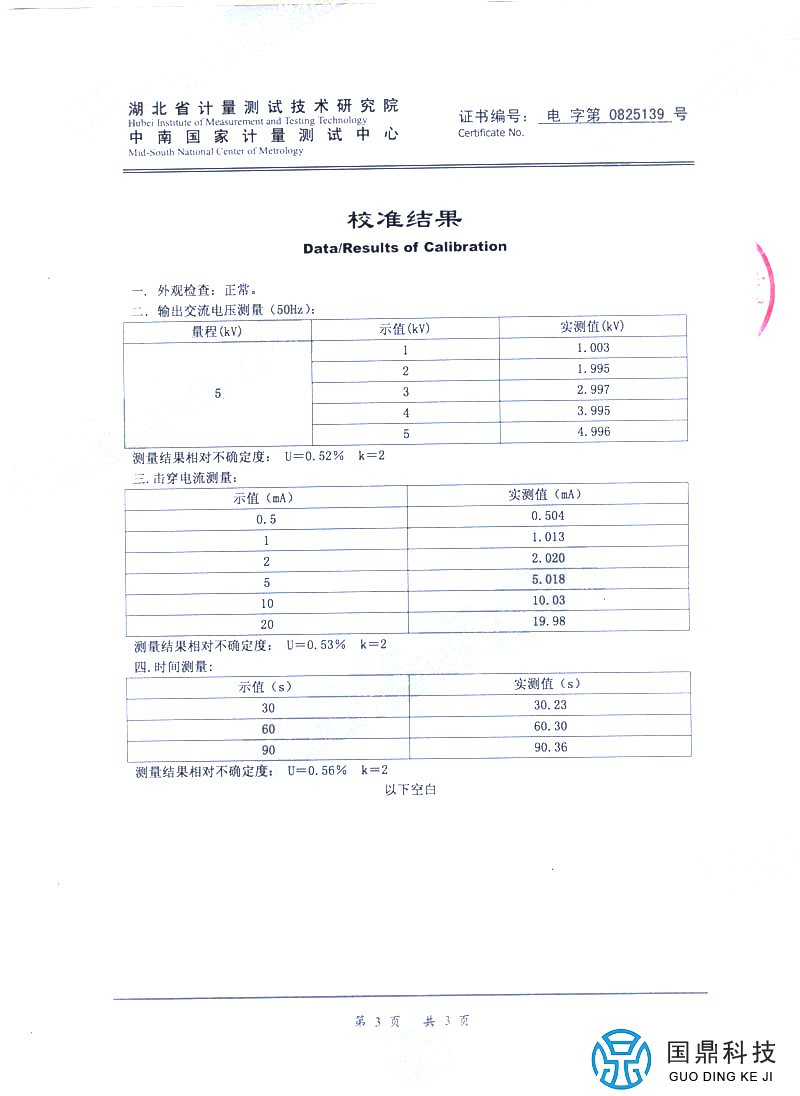

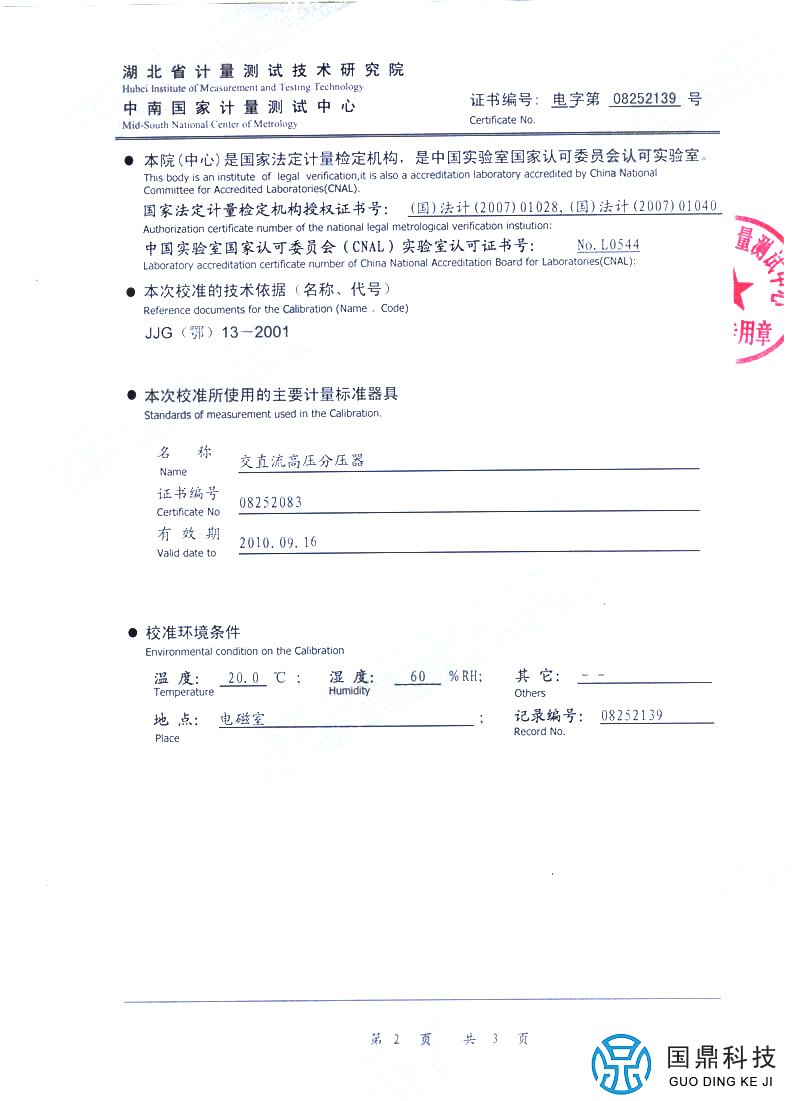

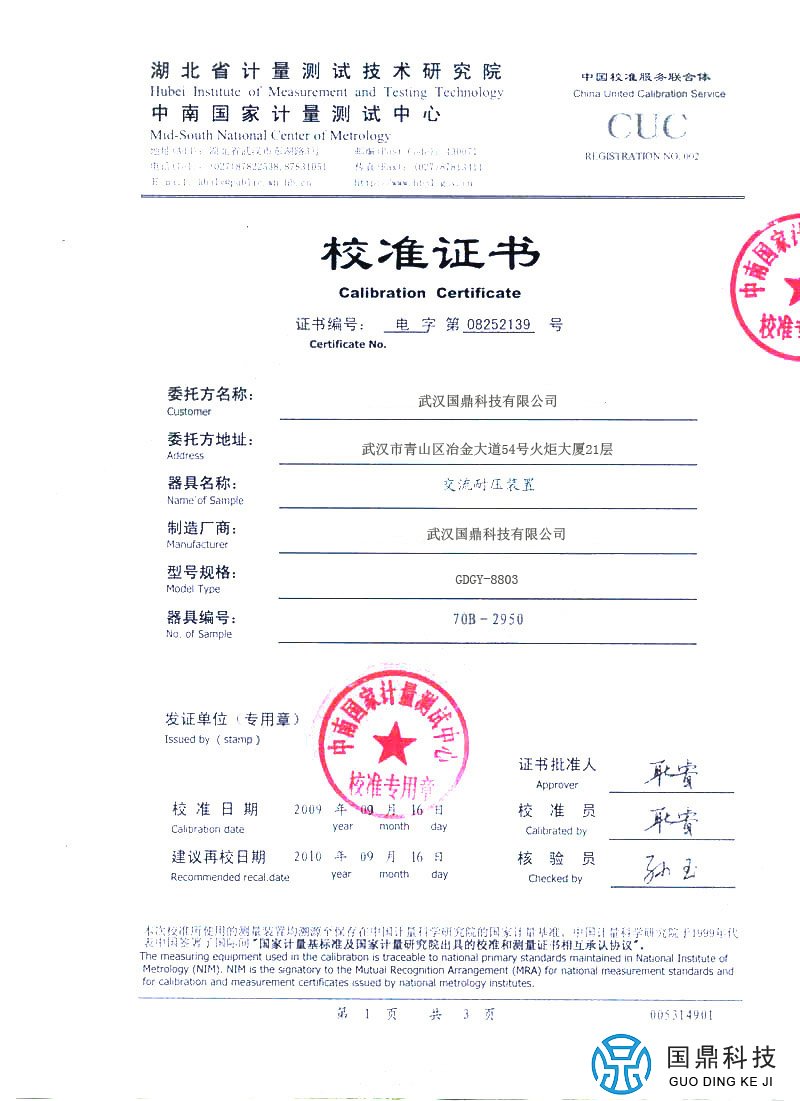

产品证书
资料下载

产品简介
GDGY-8803试验变压器利用先进的生产设备，采用线圈绕组环氧真空浇注及CD型铁芯的新工艺，和同类产品油浸式变压器相比，明显地降低重量，减少体积，在质量上提高了绝缘强度和抗湿程度，并有效地削弱了漏磁而大大加强
GDGY-8803试验变压器具有重量轻，体积小，造型美观，性能稳定，使用携带方便等特点，特别适用于现场操作使用，是国内更新换代的新型交直流两用高压试验变压器。本系列产品适用于电力系统及各电力用户的现场检测各种电气设备的绝缘性能试验、电器产品的直流高压小电流的各种电压系统或装置中的高压电源。

产品参数
GDGY-8803试验变压器的技术参数：
1、阻抗电压： ≤12 %
2、输出电压波形:：正弦波
3、表面温升:：＜55 ℃
4、空载损耗：＜0.4 %
5、允许连续运行时间:： 1小时
6、间续运行时间:：连续

规格型号	容量	输入电压	输出电压	输出电流	输出直流高压	重量
规格型号	( kVA )	( V )	( kV )	( mA )	( kV )	( kg )
GDBY8803-1.5/50	1.5	200 或 400	50	30	70	15
GDBY8803-3/50	3			60		20
GDBY8803-5/50	5			100		30
GDBY8803-10/50	10			200		40
GDBY8803-15/50	15			300		50
GDBY8803-20/50	20			400		55
GDBY8803-25/50	25			500		60
GDBY8803-30/50	30			600		65
GDBY8803-5/100	5	200 或 400	100	50	140	60
GDBY8803-10/100	10			100		65
GDBY8803-15/100	15			150		70
GDBY8803-20/100	20			200		75
GDBY8803-25/100	25			250		80
GDBY8803-15/120	15		120	125		85
GDBY8803-20/120	20			160		90
GDBY8803-25/120	25			200		95
GDBY8803-30/120	30			250		100
串级变6/100	3kVA/50kV串6kVA/50kV
串级变6/150	3kVA/75kV串6kVA/75kV

注：以上提供的目录，为武汉国鼎科技有限公司生产的干式试验变压器，特殊规格，也可根据用户提供的参数和要求设计生产，以满足用户的需要。

产品附件
GDGY-8803试验变压器配件：
产品合格证                        1份
使用说明书                        1份
出厂检验报告                      1份
