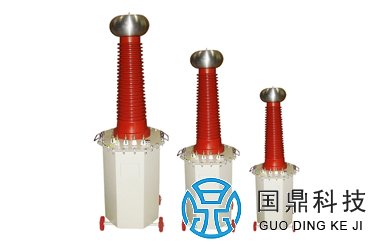

试验变压器

用途：GDGY-8802试验变压器适用于各种高压电器设备如发电机、电动机、变压器、开关、避雷器、电容和电力电缆进行进行工频或直流高压下的绝缘强度试验。
参考标准：国家标准《JB∕T 9641-1999》

· 经久耐用
· 功能齐全、通用性强和使用方便
· 结构紧凑

产品选型方案
待定

简介
参数
附件
用户评价

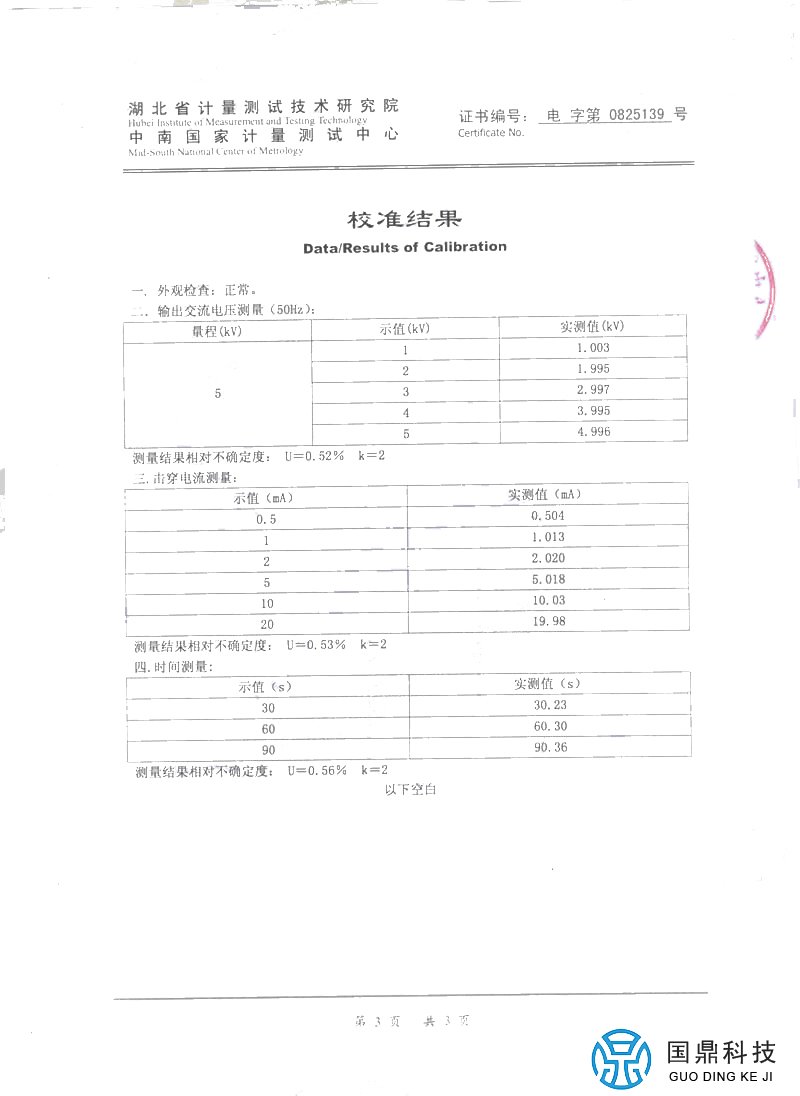

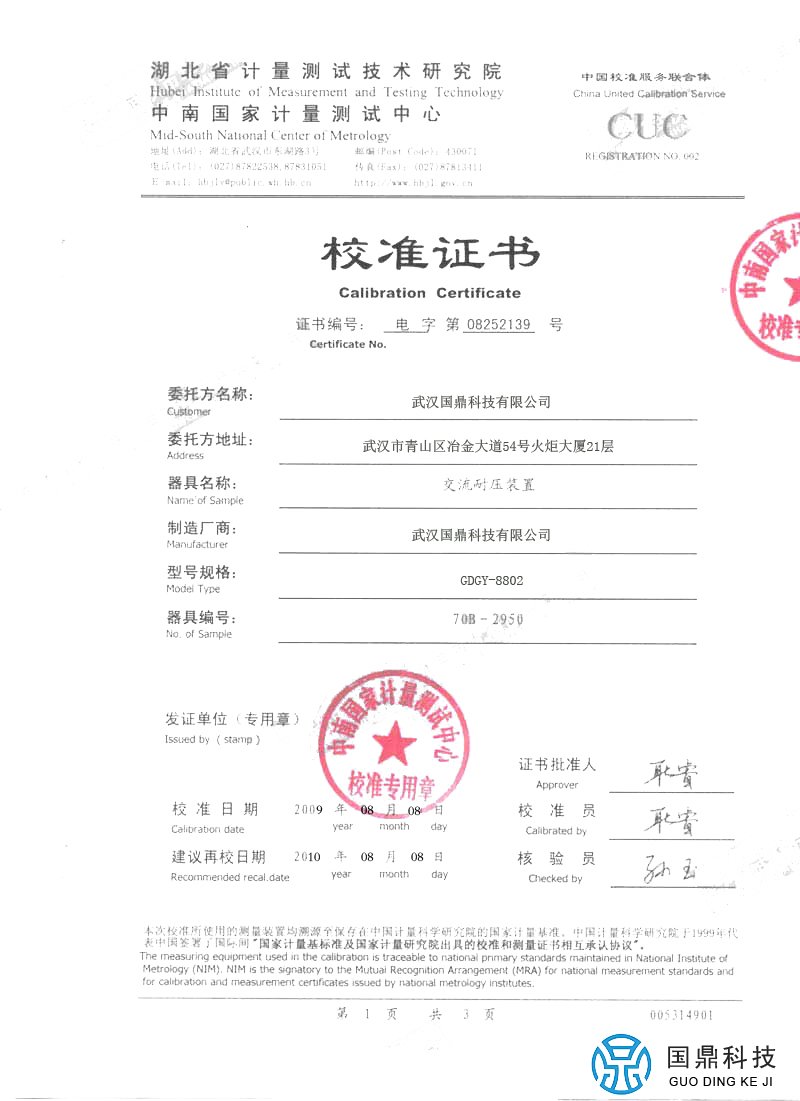

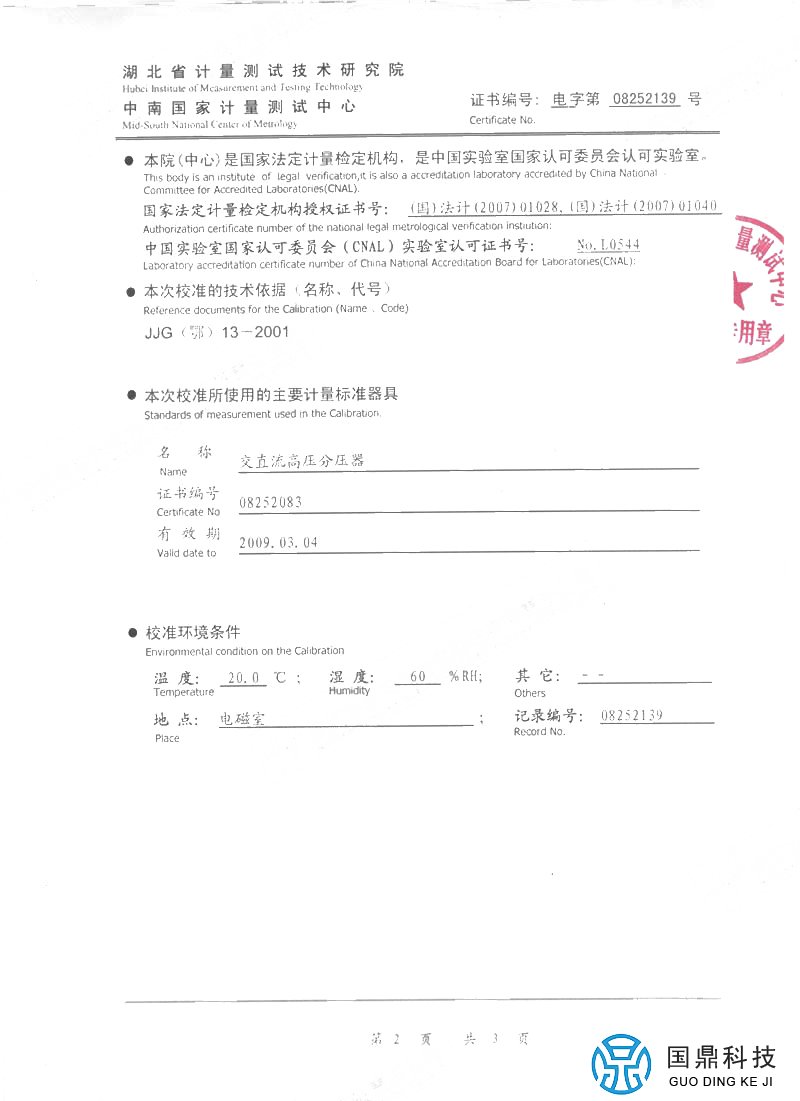

产品证书
资料下载

产品简介
GDGY-8802试验变压器是根据机电部《试验变压器》标准，在原同类产品基础上，经过大量改进后而生产的GDGY8802-系列型交直流高压试验变压器，是在GDGY（G）系列试验变压器的基础上，按照国家标准《JB∕T 9641-1999》经过改进后而生产的一种新型产品。本系列产品具有体积小、重量轻、结构紧凑、功能齐全、通用性强和使用方便等特点。特别适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验。是高压试验中必不可少的重要设备。

产品参数
GDGY-8802试验变压器技术参数：

型号	容量 (kVA)	高压电压（kV）		高压电流（mA）		低压输入		变比	温升℃ (30分钟)
型号	容量 (kVA)	AC	DC	AC	DC	电压(V）	电流（A）	高/仪	温升℃ (30分钟)
GDGY8802-1.5/50	1.5	50	70	30	15	200	7.5	500	10
GDGY8802-3/50	3	50	70	60	15	200	15	500	10
GDGY8802-5/50	5	50	70	100	15	200	25	500	10
GDGY8802-10/50	10	50	70	200	50	200	50	500	10
GDGY8802-20/50	20	50	70	400	100	380	53	500	10
GDGY8802-30/50	30	50	70	600	100	380	79	500	10
GDGY8802-40/50	40	50	70	800	105	380	105	500	10
GDGY8802-50/50	50	50	70	1000	100	380	132	500	10
GDGY8802-10/100	10	100	140	100	50	200	50	1000	10
GDGY8802-20/100	20	100	140	200	100	380	53	1000	10
GDGY8802-30/100	30	100	140	300	100	380	79	1000	10
GDGY8802-40/100	40	100	140	400	100	380	105	1000	10
GDGY8802-50/100	50	100	140	500	100	380	132	1000	10
GDGY8802-20/150	20	150	210	133	100	380	53	1000	10
GDGY8802-30/150	30	150	210	200	100	380	79	1000	10
GDGY8802-40/150	40	150	210	267	100	380	105	1000	10
GDGY8802-50/150	50	150	210	333	100	380	132	1000	10
GDGY8802-100/150	100	150	210	667	150	380	263	1000	10

注：本系列产品中有200V的串级抽头，可二台或三台串级成交流100kV、150kV、200kV、300kV直流140kV、210kV、280kV、420kV的高电压。并可根据用户需要在高压绕组中抽出5 – 15kV的中压抽头，供高压电机作交流耐压试验。并可定制特殊规格的试验变压器。

产品附件
GDGY-8802试验变压器配件：
1、使用说明书 1份
2、产品合格证 1份
3、产品出厂试验报告 1份
