四川某供电公司使用电缆故障智能测试仪测距波形分析
发布时间：2017-01-10 阅读：次电力事故障常有发生，50%事故出现在电缆上，当然也有40出现在电力运行设备上，电缆一旦发生电力事故，首先要找准事故发生在地个方，那么这个工作是非常重要的，只有保证电缆故障点测距的准确性，才可能有效的对电缆故障点距离进行预测，或预定位。那么我们在四川某供电公司使用电缆故障智能测试仪测距波形分析，其中短路波形、断路波形，如下图是武汉国鼎的电缆故障测试仪工作现场。

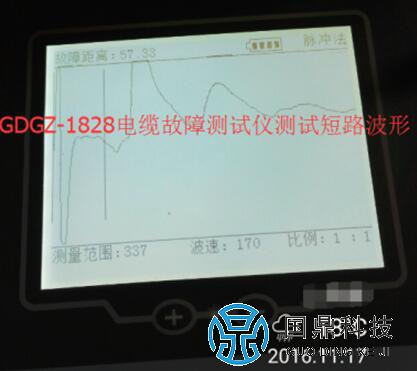

测试之前，我们需要对故障电缆的ABC三位分别进行测试，测试其绝缘电阻，通过对绝缘电阻的了解，才能判断出是那一个相出现故障点，如下图，我们测试出其中A相与O相的短路波形

通过短路波形分析，电缆发生故障点距离在57米，电缆故障测试仪测试短路的波形一般是V字形。即为电缆故障测试短路波形。那么断路波形呢？如下图：

有点根短路波形刚好反过来了，是一个倒V字形，有了电缆故障点距离，那么我们就能大慨知道电缆故障点位置了，因此，还需要对地下高压电缆故障路径查找探测，知道电缆路径后，那么电缆故障点肯定是在电线路径上，由于电缆大部分有多余的，或者是电缆路径不是一条直径的，那么我们还需要对电力高压地下电缆故障定位，需要使用GDGZ-1803电缆故障定位仪，通过以上这些仪器，才能测试出电缆故障点的位置，有关更多电缆故障测试仪资讯请关注我公司官网：http://www.027gdkj.com/
