山西某煤矿电缆短路故障快速测试服务
发布时间：2017-04-11 阅读：次山西某煤矿用电缆，地下井用电缆，出现一次电力事故，合不上闸，一合闸就跳，该矿要求我司提供山西某煤矿电缆短路故障快速测试服务，但我司电缆故障测试仪是不能下井，要求该企业将电缆从井口拉到地面上来测试，在不到5分钟情况下就能准确的测试出电缆故障位置，也许是出于好奇，该矿长要求我们再跟他们测试一根电缆，型号：MYPTJ-4*70-0.6/1kv，全长在300米，地埋方式铺设，电缆走向已知。
这条电缆的电力事故现象：同样上一条，依旧是合不上闸，
根据记载资料，该电缆是从5号配电柜出来，目前开关处于分闸状态，由于煤矿配套设施比较简单，没有接地线将电缆ABC短接接入大地，因此，只好戴上绝缘手套，拆下电缆两端接头，请注意：如果没有接地线，一定要戴绝缘手套，以防万一有人误导此处合闸，后果会很严重的……
使用GDZO-1802兆欧表测试各相绝缘电阻，测试结果为零，使用万用表测试电缆连续导通性，测试都通过。因此，可以确诊该电缆为短路故障。
使用GDGZ-1828电缆故障测试仪查找电缆故障距离，测试结果如下图：

对电缆故障测试仪脉冲电流法波形分析，电缆故障距离在中间，150米左右，而且短路波形比较小，但符合短路波形规律。
使用GDGZ-1828电缆故障测试仪中的路径功能，对电缆路径查找探测，经过半小时查找路径，基本对电缆路径定位与记载资料相符合。使用GDGZ-1800电缆故障测试仪中的高压电源对电缆进行高压冲击放电测试，同时使用GDGZ-1803电缆故障定位仪在140米处开始听诊，在145米的路边听到有微弱放电声音，因此，可以对电缆地面故障位置进行准确定点，关掉高压电源后请来工人开挖，结果如下图：

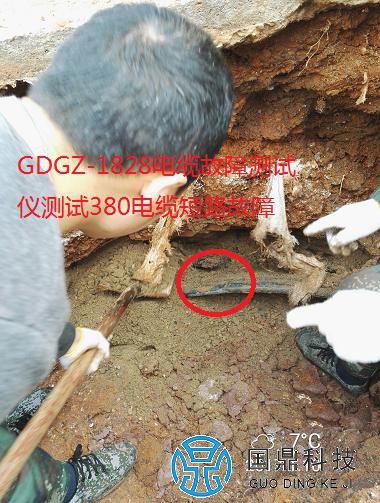

在挖到有0.5米深时，工人已看到电缆有烧黑的地方，如图工人手指的地方，通过对电缆外观查看，电缆有曾经受过伤的痕迹，比较明显，因此，可以判断为施工留下的隐患！
