测试地埋电缆接地故障服务案例-太原某高校
发布时间：2017-07-10 阅读：次   天气炎热，进入用电高峰期，许许多多的高校学生公寓都安有空调、电风扇等电器都开启了，因此，相应的运行电力电缆也进入满负荷的运行，当电缆存在一些缺陷时，长时间运行一段时间后，这些缺陷就变成的电缆的故障点，就会造成停电事故障，如太原某高校，停电现象：第一次跳闸后，电工送上了电，过了两天后，又跳闸了，再送电，过了大约2小时，还是跳闸了，再送电就送不电，此开关柜没有装过渡保护器，通过该电工测试排查，此次停电事故的原因-电缆接地故障引起来的！

  经过查阅电缆相关资料，了解到电缆基本情况如下：

  电缆全长在1000米左右，型号：YJLV22-4*50-0.6/1KV，电缆以地埋方式铺埋，无什么套管，电缆路径走向略知。

  我司工程师根据该校电工掌握的基本情况，携带GDGZ-1802地埋电缆故障测试仪、GDGZ-1828电缆故障测试仪、GDGZ-1803电缆故障定位仪等设备前往火速支援。进入现场后，由该校电工拆下电缆两端接头，使用GDZO-1802兆欧表对电缆绝缘电阻测试，发现BC两相短路，并有接地现象，因此初步可以判断该电缆故障为接地短路故障，使用GDGZ-1828电缆故障测试仪对电缆距离进行测试，初步测试电缆故障距离在300米左右，方向由配房的5号配电柜向学生宿舍楼房。

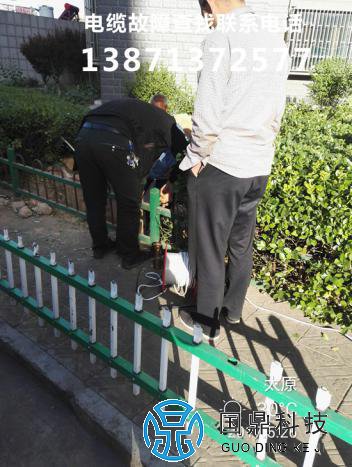

  经过20分钟的电缆路径测试，查明电缆路径走向与图纸基本相符合，使用的仪器为GDGZ-1802地埋电缆故障测试仪，同时开启电缆故障测试故障，在某个穿过马路的附近测试故障点位置，如下图：

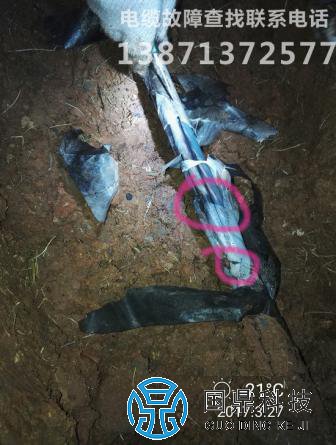

挖开路面查看，电缆故障现象如下图：

通过对电缆外观查看分析，电缆外观有明显烧黑现象，剖开电缆外皮，看到电缆BC两相绝缘层有烧穿现象，而且铜蕊线已烧烧。因此，可以判断此处为我们测试的电缆故障点。
