合肥380V电缆断线故障快速检测服务
发布时间：2017-05-24 阅读：次合肥某一个大型工厂380V主电缆出现断线事故，造成工厂一半车间停产停息，给企业的经济效率带来了很大的影响，该企业生产厂长介绍，该电缆铺设近20年，电缆全长在600米，以地埋方式铺设，型号：YJV22-4*185-0.6/1KV，局部套有波峰管，电缆走向略知；造成这次停电事故现象：该电缆供电的车间全部停电，无过流保护器，电气开关柜比较简单，根据这一现象可以判断是主电缆出现问题。根据用户这描述现象，我司工程师携带GDGZ-1800电缆故障测试仪，GDGZ-1828电缆故障测试仪，GDZO-1802兆欧表，GDGZ-1803电缆故障定位仪等全套设备于当日抵达现场。

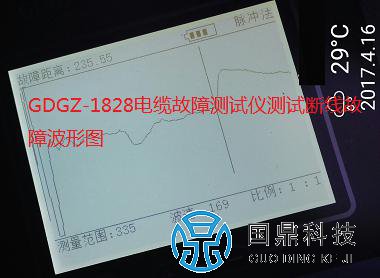

该企业电工拆下电缆两端接头后，使用GDZO-1802兆欧表测试电缆各相绝缘电阻，均为零，使用万用测试电缆连续导通性，测试不通过，根据这个现象可以判断电缆故障为断线接地故障。使用GDGZ-1828电缆故障测试仪对电缆故障距离进行测试定位，测试波形如下图：

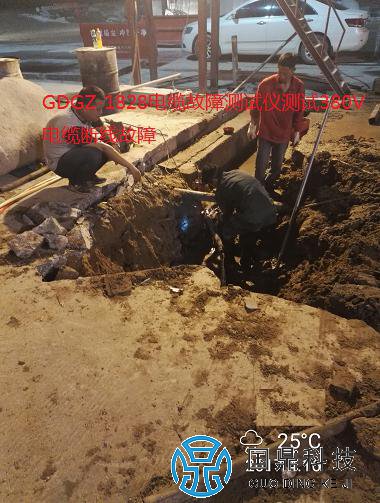

通过对电缆故障波形分析：初步预位在285米左右，为电缆断线故障，与初步测试结果相符合，而且还有3处电缆接头，为了找到这个电缆故障位置，由该企业电工带路，找电缆路径，电缆路径是非常复杂，从2号配电柜出线，经过两个大型停车，一个水池、两个垃圾堆放处，使用GDGZ-1828电缆故障测试仪的路径功能，对电缆路径探测定位，进过1个小时探测，终于探测出电缆走向。然后使用GDGZ-1800电缆故障测试仪专用高压电源对电缆故障相线进行高压冲击放电测试，在目测大约270米的地方听有放电声音现象，当用脚踩在地面上时，地面上有明显振动感，可以确定此处为电缆故障点位置，关掉高压电源后，找来挖机开挖，挖出大电缆后，由该企业电缆下坑去查看电缆外观，如下图：

找到电缆故障点，而且已经烧断了。
