贵州某酒厂380V电缆断线故障测试服务
发布时间：2017-05-22 阅读：次   贵州某酒业有限公司（以下称酒厂）生产车间突然发生停电事故，急需武汉国鼎提供电力抢修服务，由销售部、工程部临时组建成抢修小组，携带GDGZ-1828电缆故障故障测试仪、GDGZ-1800电缆故障测试仪、GDZO-1802兆欧表等全套设备，驱车10小时抵达现场，电工介绍，当天下午合不上闸，一合闸就跳闸，而且微机过流保护器动作，而且整个生产车间都没有电，根据这一现象，我司工程初步锁定为生产车间主电缆出现问题，通过查阅相关资料，该主运行电缆是从6号配电柜4层隔离开关出线，目前隔离开关处于分闸状态，我司工程师将主接触分闸后，使用GDZO-1802兆欧表测试分接接触器、主电缆、测试结果：接触器绝缘电阻无穷大，而且主电缆绝缘电阻却全是零，根据这一测试结果，我司工程师要求拆下电缆两端接头，并要求在拆电缆接头时做好接地工作，等拆下电缆两端电缆接头后，再次确认电缆绝缘电阻，结果还是零，继续查看配电房工作记事本，了解到电缆基本信息如下：
电缆全长在1568米，型号为VV2-4*75-0.6/1KV，电缆全部套有1cm厚PVC管，局部套钢管，全部以地埋方式铺设，电缆埋深在1米左右，电缆走向已知。
  在我司工程测试之前，根电工们讲，供电局、还有其它公司，都来测试过，我们是5批人了，领导说如果再测试过不好，准备就将新电缆了，因此，让我们抓紧时间测试，我司工程师说：砍柴不费磨刀功！请安心等待结果，两小时必定出结果。说完我司工程师再次使用GDZO-1802兆欧表测试电缆绝缘电阻，同时安排另一个工程师去电缆末端，测试电缆的绝缘电阻依旧是零，测试电缆连续导通性，测试不通过。初步判断电缆故障为断路。

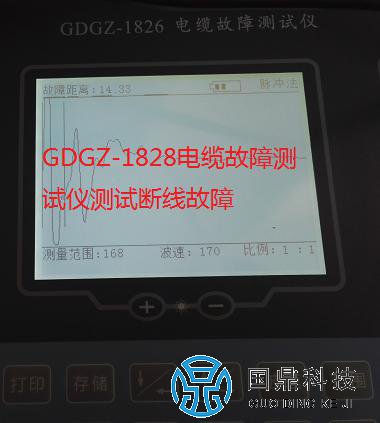

  根据以上测试结果，对地下电缆故障距离进行测试，测试电缆结果在1556米，我司工程师再次查阅记载资料，再次确认电缆全长数据，测试结果与电缆全几乎相近，但电缆是明明是断路故障，为了验证，我司雷工要求直接去电缆另一端重新测试电缆全长，当到另一端测试时，测试结果如下图：

通过对电缆故障测试仪各相波形进行，结果都几乎一样，电缆故障距离在14.33米。
使用GDGZ-1828电缆故障测试仪对地下电缆路径进行探测定位，当查找到离配电房5~6米处时，电缆探测路径的信号明显减弱。为了明确查找电缆地面故障位置，使用GDGZ-1800电缆故障测试仪中的专用高压电源对故障电缆进行高压冲击放电测试，当电压升到8KV时，高压冲击就开始了，使用GDGZ-1803电缆故障定位仪在离配电房5~6米的地方进行精确定位，可惜无法听到电缆故障点放电声音，这下并没有难道我司工程师，当通过软件计算和，叫该酒厂电工找来一把卷尺，测量到7.5米之开挖，挖了大约1.5米深左右时，依旧没有看到电缆，这时电工着急的说，我们的记载资料电缆只有0.5米深，现在挖了快1.5深了，还没有挖到电缆。这时我司雷工安慰道：请安心挖吧，电缆就在下面，还有两铁锹深。当挖到天亮时，终于挖到电缆PVC套管，可是PVC电缆套管外观都好好的，为了证明我司工程师测试结果，再次开启高压电源，在电缆沟里听到放电声音，似乎还有轻微震动，因此，我司工程师让电工使用切割机打开PVC套管，切开小口，再次开启高压电源时，这时电缆故障点放电声音非常大，当关掉电源，将PVC套切一个大口，结果如下图：

已明显看到电缆有烧断的地方，一边明显烧黑烧焦，另一边也烧了，这时该洒厂领导来到现场一看，惊叹说道测试真准……
