合肥10KV电缆短路故障快速测试服务
发布时间：2017-05-16 阅读：次   合肥某大型工厂10KV主电缆前不久发生一次停电事故，现象为放炮故障，即发生故障时，当时有圆工听到有巨大放炮声音，随后整个工厂就处理停电状态，工厂随即切换到另一条10KV电缆供电，这条发生故障电缆处理待修状态。该企业安生生产厂长在电话里介绍这条电缆基本情况：

  电缆全长在2000米左右，型号：YJV22-4*240-8.7/15KV，电缆铺设方式为地埋，电缆路径略知，电缆已使用18年。

  10KV电缆发生故障现象：停电同时伴随的有巨大响声，过流保护器动作。

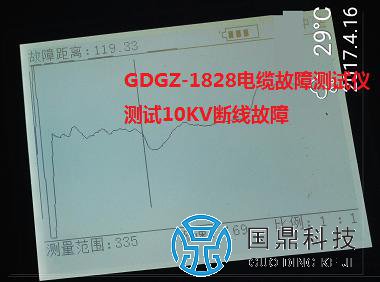

  根据用户描述这现象和电缆基本情况，我司技术工程师携带GDGZ-1800电缆故障测试仪、GDGZ-1828电缆故障测试仪、GDGZ-1803电缆故障定位仪等全套设备出发，于当日抵达现场，电缆一端接头已全部脱开，另一端在高压电杆上，还没有脱开，在我司工程师要求下，该企业负责安排相关人拆下高压电杆上的电缆接头，使用GDGZ-1802兆欧表测试10KV故障电缆各相线ABCO，结果如下：3M,2M,2M，使用GDGY-8801直流高压发生器对ABCO各相进行绝缘耐压试验，结果如下：4KV.2.8KV.2.9KV时各相都跳闸，因此，各相的绝缘都达不要求。使用GDGZ-1800电缆故障测试仪专用电源与GDGZ-1828电缆故障测试仪配合作用，选择脉冲电流法，GDGZ-1828电缆故障测试仪测试界面如下图：

通过对电缆故障测试仪波形分析：电缆故障点发生的距离在119米，在119前有3处电缆接头，那么119米在离第三个接头20米左右的地方。

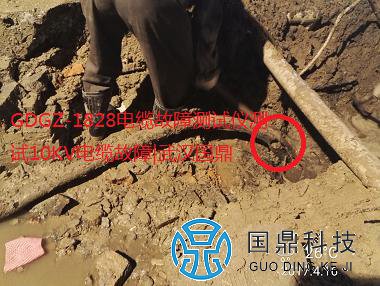

根据记载资料，电缆从配电房往电杆方向第三个接头在不到90米左右，由该企业电工带到找到第三个电缆接头标记处-电缆桩，同时使用GDGZ-1803电缆故障定位仪在第三个电缆桩前后听电缆故障点放声音，没有听到任何声音，关掉高压电源后，使用GDGZ-1828电缆故障测试仪中的路径功能，对电缆路径进行探测定位，通过半个小时探测，已探明电缆路径，第三个电缆桩与电缆实际位置相差6米远，找到电缆实际路线，接地使用GDGZ-1800电缆故障测试仪专用高压电源，在第三个电缆桩向前20米处听到有电缆故障放电声音，关掉电缆故障测试仪专用高压电源后，放电声音也随之消失，找到电缆地面故障位置后，探测电缆埋深在1.5米左右，找来挖机开挖，结果如下图：

电缆某一处烧出一个大洞，通过分析查看，这个大洞是由于施工时留下的隐患！
