合肥直埋电缆接地故障快速查找服务
发布时间：2017-05-08 阅读：次合肥某大型运输集团公司服务部门的动力电缆出现停电事故，跳闸了，当再次合闸时，仍然是跳闸，该企业副总晚上11点左右打来电话，介绍停电现象以及电缆基本情况：电缆全长在600米左右，型号：YJLV22-4*75-0.6/1KV，电缆以地埋方式铺设，电缆无记载资料，电缆路径未知，请求火速驰援，公司经理与值班人员携带GDGZ-1800电缆故障测试仪、GDGZ-1828电缆故障测试仪、GDGZ-1803电缆故障定位、GDZO-1802兆欧表等全套设备驱车前往，于凌晨3：40左右抵达现场。

进入配电房后，由该企业电工拆下电缆两端接头，拆线之前我司工程师提醒：需要拉闸并悬挂工作牌，使用接地线对电缆ABCOE短接并接入大地。拆下电缆两端接头后，使用GDZO-1802兆欧表测试故障电缆，其中AB两相为接地故障，绝缘电阻是零，使用万用表测试连续导通性，测试结果通过，因此，初步判断为接地故障。

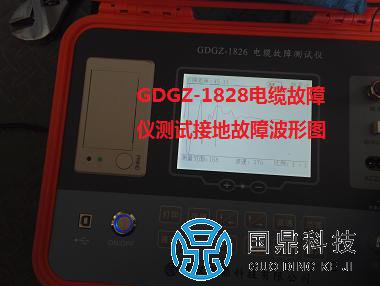

使用GDGZ-1828电缆故障测试仪对地下电缆故障定位测距，使用GDGZ-1800电缆故障测试仪专用电源对故障电缆进行高压冲击放电测试，选择GDGZ-1828电缆故障测试仪脉冲电流法，采集到信号如下图：

电缆故障距离在130米左右，脉冲电流采集器波形比较明示。使用路径功能对地下电缆故障相线路径探测，探测大约有200米，电缆埋深大约在1.5米。探明电缆路径后，使用高压电源对故障电缆进行高压脉冲放电测试，用GDGZ-1803电缆故障定位仪配合使用，在120米左右的地方听到有微弱放电声音，关掉高压电源后，工人开挖大约2小时，结果如下图：

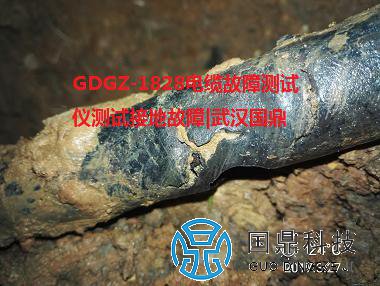

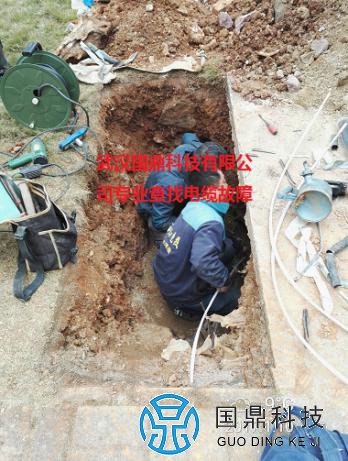

通过对电缆外观查看，有明显裂痕，造成这种现象根据经验来判断是电缆质量造成！随行人员开始对电缆做接头，如下图：

由于电缆坑比较深，做电缆接头工艺要求高，中间需要加上一截电缆，用时1小时做好电缆接头后，再次进行电缆测试，达到送电要求后立即送上电！
有关合肥地埋电缆接地故障快速查找服务与电缆故障测试仪资料请上我公司官网了解：http://www.027gdkj.com，我司长年为全国用户提供电缆故障故障查找服务，联系电话：13871372577
