山西某矸石煤矿电缆接地故障探测服务
发布时间：2017-04-19 阅读：次   山西是我国产煤大省，全省出煤，无法估计煤的存量，有各种各样的煤，其中包括矸石煤，就是用来烧，或发电，这样煤含热量不高，比如山西某一个矸石煤矿，就是专产矸煤，而且还一部分是露天采煤，在煤矿的某个生活区内，居住的许多工人，工人的日常生活大部分需要的能量来自电缆，可一旦电缆出现问题，就会严重的影响到工人正常生活，从而也会影响到正常工作的效率，这一问题得到生产副总的重视，需要我司提供一次山西电缆故障探测服务，通过电话里了解得知电缆以下基本信息：
  电缆全长在3000左右，型号：MVV22-4*50-0.6/1KV，电缆铺设方式：地埋+局部套有钢管，电缆走向已知，电缆主要用途在生活区供电。
  电力事故现象：送电跳闸，过流保护器动作。
  根据以上信息，我司工程师携带GDGZ-1800电缆故障测试仪，GDGZ-1828电缆故障测试仪，GDGZ-1803电缆故障定位仪，GDZO-1800兆欧表，驱车于当晚抵达现场，由于该矿电工事先拆下电缆两端接头，我司工程师可直接使用GDZO-1802兆欧表测试电缆各相基本情况，发现各相绝缘电阻全为零，使用万用表测试其连续导通性，测试不通过，再一次反复测试，一端测试通过，另一端依然测试不通过，因此，可以初步判断此电缆为断线短路故障。

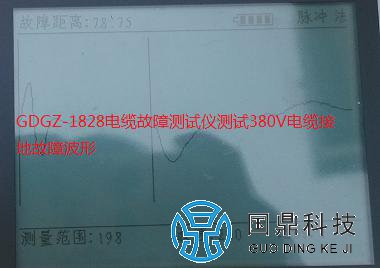

  使用GDGZ-1828电缆故障测试仪测试电缆故障距离探测定位，初步预定位测试出波形如下图：

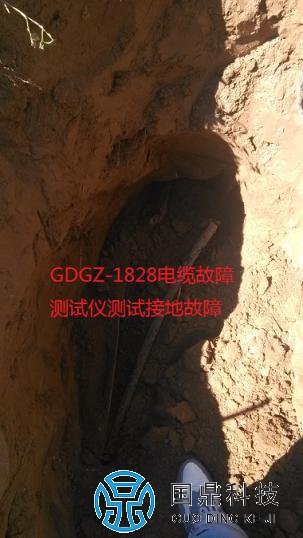

通过查看电缆故障测试仪波形图，在78.75米得有电缆短路波形，而且短路波形非常明显，符合初步测试故障现象。当我司工程师说78.75米时，一位开拉煤的老司机说，他好像知道那个地方，那个地方被挖过修过路，后来就没有电了，根据这位老司机的口述，我司工程师使用GDGZ-1828电缆故障测试仪的路径功能，对电缆路径探测定位测试，由老司机在前面带路，当走到老司机指的施工过的地方时，路径信号明显下降，而且电缆确实经过施工的地方，当我司工程师再向前走时，电缆路径基本没有路径信号，通过目测距离，大约离配电房80米左右，为了更准确测试出电缆故障所在位置，需要对地面故障位置定点探测，使用GDGZ-1800电缆故障测试仪中的专用电源，与GDGZ-1803电缆故障定位仪配合使用，对电缆进行高压冲击放电测试，同进使用GDGZ-1803电缆故障定位仪的声测法进行定位，在某一堆小土山上听到微弱信号，但由于天色已晚，该厂长安排等待天亮后，用挖机开挖，第二天挖机开挖结果如下图：

里面有三根电缆，同时初铲断了，怪不得整个生活区都没有电呢？由该企业电工做好接头后，于当日送上电。
