山西某煤化工厂10KV电缆放炮故障快速检测服务
发布时间：2017-04-17 阅读：次   山西某大型煤化工厂，通过提炼精煤，将固态煤转换成煤气，煤气可以用于各种需要场所，如居民生活、共汽柴油发动机，而且是清洁能源，由煤转变成煤气，燃烧充分，所以污染变小，那么根据能量守恒定理，我们得知煤转变成煤气，也需要一定能量，这个能量来自电能，电能通过电缆传输，因此，一旦电缆出现问题，严重制约煤化工厂的生产，尤其是10KV电缆，集中煤化工厂电能传输。下面就是山西某煤化工厂10KV电缆放炮故障快速检测服务，用时不到半小时，检测设备:GDGZ-1828电缆故障测试仪，GDGZ-1800电缆故障测试仪，GDGZ-1803电缆故障定位仪，GDZO-1802兆欧表。
  电力事故现象:有的人听到一声巨响，然后某个车间就停工了，电流保护器动作，
  通过该工厂电工排查，已查明是电缆发生放炮引起停电事故，通过查阅记载资料，电缆全长在1000米，由4号配电柜出线，电缆型号：YJV42-3*240-10/15KV，地埋方式铺设，电缆走向略知。
  到达现场拉闸限电退出隔离开关，悬挂工作牌“禁止合闸，有人工作”，使用放电棒对电缆放电并拆下电缆两端接头，使用GDZO-1802兆欧表对电缆ABCOE各相进行测试，测试绝缘电阻分别是0.1M、0.5M、2M、0.1M、0.1M，通过对数据分析，ABCOE各相都有问题，通过老化试验查看数据，AB老化引起的电缆放炮故障，使用万用表测试连续导通测试，各相测试都通过。因此，根据数据与故障现象分析，初步可以判断为因电缆绝缘老化引起来的放炮故障。

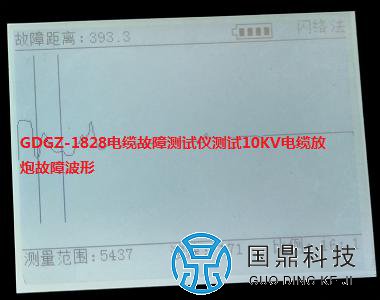

  使用GDGZ-1828电缆故障测试仪与GDGZ-1800电缆故障测试仪中的高压电源配合测试，对AB两相故障距离查找定位测试，后对BC……等两两测试，分别测试后反复查看地电缆波形如下图：

使用GDGZ-1828电缆故障测试仪中的脉冲电流法，采集得出的波形都几乎一致，放大波形型后，查看得到的故障点距离在393.3米，故障点波形非常比较规律，使用GDGZ-1800电缆故障测试仪中的路径探测定位，使用路径仪中智能功能查找定位测试，大约半小时，电缆路径探测与电缆桩标相符合，埋深大约在1.5米左右。大约在400米左右时，电缆路径信号有明显衰减现象，通过查找路径这些现象可以判断电缆故障点就在附近。
使用GDGZ-1800电缆故障测试仪中的高压电源对电缆进行高压冲击放电，要求高压电源每次冲击功率在3KW以上，效果比较明显，再使用GDGZ-1803电缆故障定位仪配合使用，

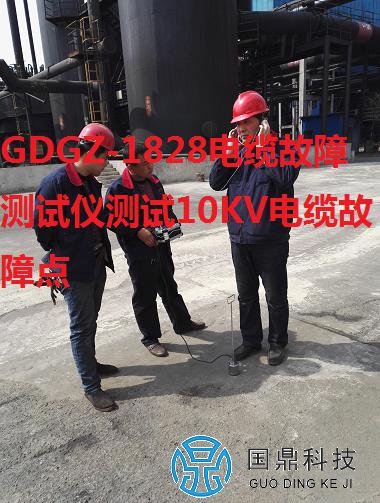

在350米到450米之间进行听诊，在某一个水泥地面查找出地面故障位置，如下图，用户亲自体验地面故障位置定点：

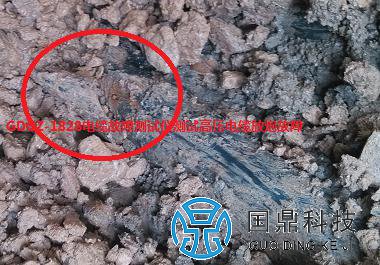

没有错，就在此处，该副总说道，之前此处修过路面，找来挖掘机进行开挖，半小时后，开挖出电缆故障如下图：

可以确认此次高压电缆因施工不当引起来的，施工时擦伤电缆外皮，加上地下潮湿，长时间腐烂，造成绝缘不良。
