湖南某化工380V电缆漏电故障定位服务
发布时间：2017-03-28 阅读：次本文热搜推荐词：湖南电缆故障定位服务，电缆故障定位服务，电缆故障测试仪

  湖南某大型化工厂，因电力事故造成许多通信设备无法正常工作，我司工程师驱车前往抢修，低达现场后，用时1个多小时圆满解决问题，使用的设备为GDGZ-1828电缆故障测试，GDGZ-1800电缆故障测试仪，GDGZ-1803电缆故障定位仪，GDZO-1803兆欧表。下面就湖南某化工380V电缆漏电故障定位服务介绍设备配合使用。

  到达现场后，断开真空开关柜，退出隔离开关，挂上工作牌，使用接地线对电缆进行试探性放电并短路接地，拆下电缆两端接头。使用GDZO-1802兆欧表对电缆故障性质判断，对电缆ABCOE各相进行测试，测试绝缘电阻全是零。使用万用表对电缆连续导通进行测试，测试通过。根据电缆故障现象：送电不跳闸，但在终端没有电压，综合以上现象与测试结果，可以确定电缆故障性质为漏电接地故障。

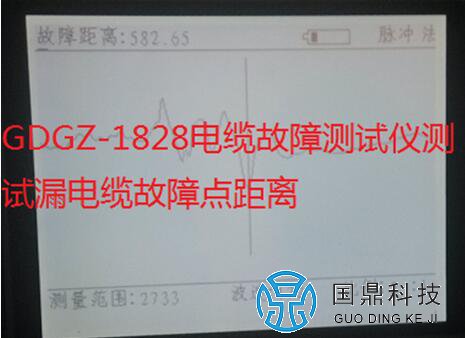

  使用GDGZ-1800电缆故障测试仪对电缆的ABCOE各相测试，通过测试，测试出来都几乎一样，如下图：

过对GDGZ-1800电缆故障测试仪的波形分析，电缆全长在4600米，在582.65米左右就电缆漏电缆现象，而且还是电缆接头位置。通过查问相关资料对比测试结果，电缆全长大约在4600米，型号：VV22-5*95-0.6KV/1KV，电缆铺设方式为，地埋并穿过一座小山，电缆走向略知。

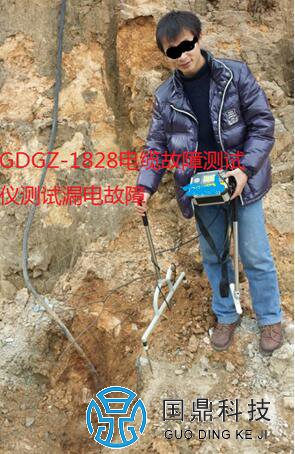

使用GDGZ-1828电缆故障测试仪对电缆路径探测定位测试，通过大半个小时探测与位测试，测试电缆路径与资料相符合，同时开启电缆漏电测试模式，在某一个小山坡下测试出电缆漏电现象，其它地方无漏电现象，目测距离，大约在600米左右，因此，可以判断此处为电缆漏电故障点，为了确定此外，使用GDGZ-1828电缆故障测试电源与GDGZ-1803电缆故障定位仪配合使用，在离此故障点的50米外便听到了电缆故障点放炮的声音，当走近看时，正好在刚才测试的漏电点处，如下图：

挖一起，此处电缆外皮已有明显损伤，通过外观查看，此处正好是电缆一个接头，如GDGZ-1800电缆故障测试仪波形都相符合，因此，可以确定此处就是我司工程师测试的电缆故障点，更多电缆故障定位服务与电缆故障测试仪请上我公司官网了解：www.027gdkj.com
