江西某排水公司低压电缆混线故障快速探测服务
发布时间：2017-03-27 阅读：次       本文推荐热搜词：江西电缆故障探测服务,电缆故障探测,电缆故障测试仪

       江西省某市排水公司污水处理厂因地下低压电缆发生一次停电事故，造成污水抽排工作减缓，让污水处理厂存储了许多污水，严重影响了污水处理处理厂正常工作，紧急情况下，武汉国鼎销售部与工程部临时组队前往支援，携带设备：GDGZ-1828电缆故障测试仪、GDGZ-1800电缆故障测试仪、GDGZ-1803电缆故障定位仪、GDZO-1802兆欧表等多种设备驱车前往。

      抵达现场后，我司工程师与污水厂电工共同检查，停电后使用放电棒对电器运行设备进行试探性放电并接地，拆下电缆两端接头，松开接地线，使用GDZO-1802兆欧表对地埋电缆ABCOE各相测试绝缘电阻，分别是0.1M、0.5M、1.5M、0、0，从数据上看，各相都不达标，都没有达到送电要求，使用万用表对电缆ABCOE进行连续导通测试，测试通过通过，因此初步可以判断接地故障。

      查阅地埋电缆相关记载资料，电缆全长在1000米，型号：YJV-4*185-0.6KV，铺设方式：地埋方式与PVC套管，电缆走向略知。

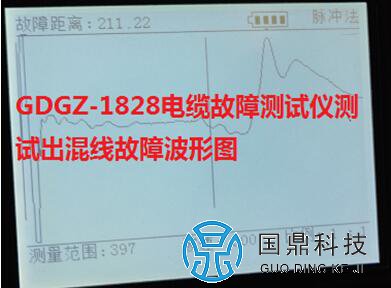

      使用GDGZ-1828电缆故障测试仪对电缆A、B两相故障距离进行分别测试定位，使用电缆故障测试仪的低压脉冲法测试，测试出电缆波形如下图：

      对GDGZ-1828电缆故障测试仪波形分析：在211.22米处接地波形，波形不很明显。

      测试出电缆故障点距离后，需对电缆路径探测定位，经过半小时的探测，已探明电缆全线路走向，部分与相关记载有区别。

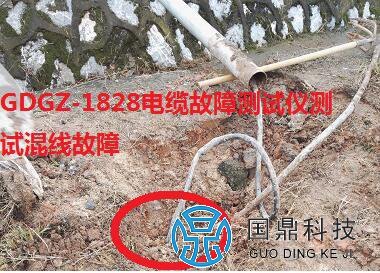

      使用GDGZ-1800电缆故障测试仪中的高压电源对低压地埋电缆A相进行冲击放电测试，我司工程师携带GDGZ-1803电缆故障定位仪配合使用，沿电缆路线听诊，在200米处听到又微弱的放电声音信号，关掉GDGZ-1800电缆故障测试电源，随之放电声音也消失，因此，确认此处为电缆故障定点处，由工人挖开一看，如下图：

电缆埋深40厘米左右，电缆接头处有明显一个小孔，明显是进水了……因此，可以确认此处为电缆故障点，经过我司工程师处理电缆接头，ABCOE各相绝缘电阻达到5M，因此，可以确认电缆就此一处电缆故障点。更多江西电缆故障探测服务与电缆故障测试仪资料请上我公司官网了解：www.027gdkj.com
