重庆某加油站380V电缆混线故障快速测试服务
发布时间：2017-03-14 阅读：次   有关加油站里的地埋电缆，一般是低压电缆，而且加油站的是不能出现电火花的，那么对于加油站的地埋电缆故障如何检测呢？答案是武汉国鼎更专业！
  下面是重庆某加油站380V电缆混线故障测试服务案例，电缆发生故障现象：送电跳闸，过流保护器动作。电缆基本情况：电缆全长在500米左右，型号：VV22-4*95-0.6/1KV，电缆铺设情况：地埋方式，电缆走向已知。
  重庆电缆故障测试服务方法比较简单，首先可以确定下电缆故障性质，使用GDZO-1802兆欧表测试电缆ABCOE各相，通过测试，发现其中AB为零，CO良好，使用GDZO-1802兆欧表特殊功能测试，发现AB有受潮现象，CO有老化现象。使用万用表测试各相连续导通性，CO通过，AB测试不通过。根据以上信息，诊断结果为断线接地故障。

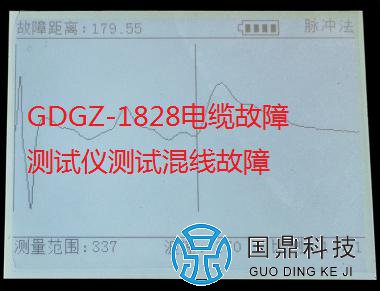

  使用GDGZ-1800电缆故障测试仪测试各AB相电缆故障波形，测试结果如下图：

通过对GDGZ-1800电缆故障测试仪波形分析，电缆故障点距离在179.55米，而且是断线波形，与初步判断结果相符合。

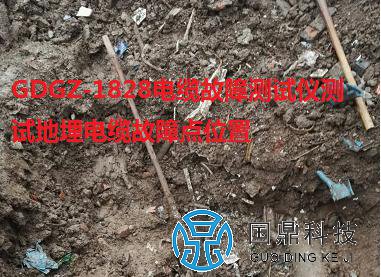

使用GDGZ-1828电缆故障测试仪对电缆路径探测定位，经过半小时测试，测试结果与记载资料相符合。在测试过程中，开启定位模式，在某一个垃圾堆附近测试出漏电信号。与电缆故障测试点相距150米左右，可以确定此处为电缆故障点位置，测试电缆埋深在2米左右，由该企业工人开挖，大约挖了2个多小时，也挖了差不多了两个小时，还没有挖到电缆，于是工人和该企业负责人都急了，如下图：

我司工程师告诉工人，接的挖，电缆就在下面，大约过了装个小时，终于挖出电缆了，如下图：

通过外观查看，已有烧坏大部分，而且比较严重，幸好没有伤及到其它电缆，该企业负债人终于松了口气，随行人员当日把电缆接头好，经过我工程师测试电缆后，已达到送电要求，当日给加油站送电，恢复正常加油业务。更多电缆故障测试仪资料请上我公司官网了解：http://www.027gdkj.com/
