重庆某排水公司380V电缆断线故障快速查找服务
发布时间：2017-03-07 阅读：次   380V电缆发生接地或短路故障时，由于阻抗大，电容电流小，不能使用过流保护继电器动作，因此也无法控制断路器及时分闸，最后造成两种现：
  第一种是由于电流产生电弧，电弧温度比较高，将相线的绝缘层烧毁，最后与钢带烧容一起，有的严重时，全部烧容在一起，过流保护继电器仍不能动作，因此，送电仍不跳闸！这种电缆故障一般是由电缆质量问题引起来的。
  第二种是由于工程车碾压或施工时受到敲击，使用得相线与相线的绝缘层损伤了，当时还是好的，时间一久，就会在地下受潮，就会产生相间短路，电流非常大，直接烧断此处，使用继电保护器动作，因此，送电就会跳闸，这种类型电缆故障一般是施工引起来的。
  下面我们以重庆某排水公司380V电缆断线故障查找服务为案例，
  电缆故障现象：送电跳闸，过流保护器动作。
  电缆基本情况：电缆全长在1km左右，型号：YJV22-4*185-0.6/1kv-**，电缆铺设方式：地埋，电缆走向未知。

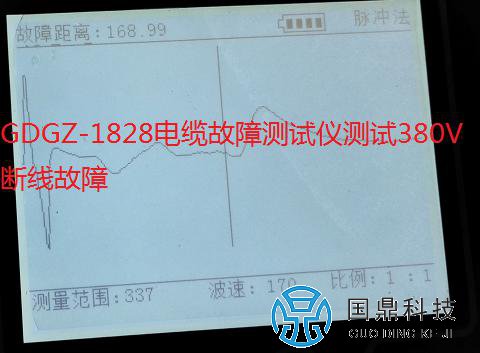

  首先拆下电缆两端接头后，使用GDZO-1802兆欧表分别测试ABC三相绝缘电阻，测试结果都是零，再次使用GDZO-1802兆欧表特殊功能反复测试ABC三相时，测试结果A相有受潮现象，使用万用表测连续导通，测试一端通过，别一端A相无法通过，初步诊断为电缆断线与短路混合故障，为了验证此结果，使用GDGZ-1800电缆故障测试仪测试电缆故障波形，测试结果如下图：

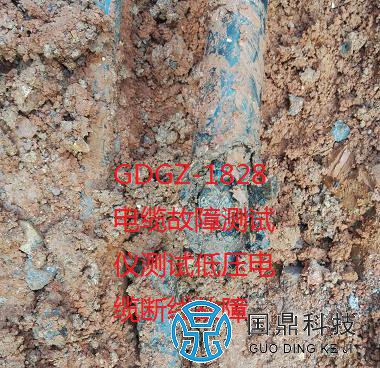

测试出电缆断线故障点在169米左右，而且中间还有两处电缆接头。再使用GDGZ-1828电缆故障测试仪对电缆路径和埋深进行探测定位，同时还开启电缆故障定位功能，在160米左右的地方测试一个故障点，打开电缆坑一看，如下图：

此处电缆分切割两段，而且电缆外皮有明显施工损坏之处，更多电缆故障查找服务与电缆故障测试仪资料请上我公司官网了解：www.027gdkj.com
