安徽某政府单位380V电缆漏电故障快速查找服务
发布时间：2017-02-28 阅读：次安徽某政府单位下属防旱中心，负责农民排灌设备日常维护，其中地埋电缆也是其中一部分，出于对低压电缆维护专业性要求比较高，大部分低压地埋电缆维修工作，大部分他们都不会，只有外包或者另请其他公司人员协助，下面就是安徽某政府单位380V电缆漏电故障查找服务案例。
   电缆故障现象：三相火线投一相，意思就是送上电也不跳闸。
   电缆基本情况：电缆全长在600米左右，三相四线，型号：YJV-4*50-0.6KV，铺设方式：地埋电缆，电缆路径走向未知，
   来到现场后，电工演示故障现象给我工程师看，当送上电后，抽水泵不转，电工使用试电笔来验每相是否有电，发现A相无电，BC两相有电，使用万用表测试电压，只有50V，当电工拉下闸刀，拆下电缆两端接头，使用GDZO-1802兆欧表测试A相绝缘电阻，测试果然0.1M，使用兆欧表特殊功能检测出A相为受潮故障，因此，可以初步诊断为接地故障，再使用万用表测试电缆连续导通测试，测试不通过，因此，可以确定为断线接地故障。

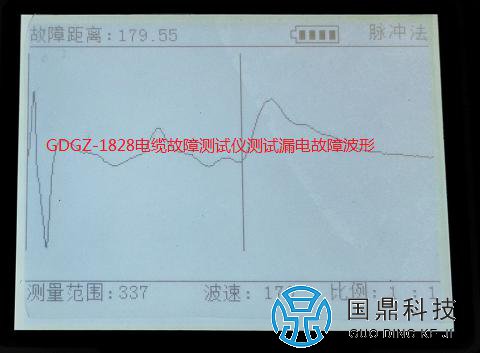

   使用GDGZ-1800电缆故障测试仪测试A相，测试结果如下图：

通过GDGZ-1800电缆故障测试仪波形分析：BC相测试电缆全长在630米左右，而电缆A相的全长在180米左右，而且是属于断线波形，符合初步诊断结果，因此，电缆断线初步预定位故障点距离在180米左右。

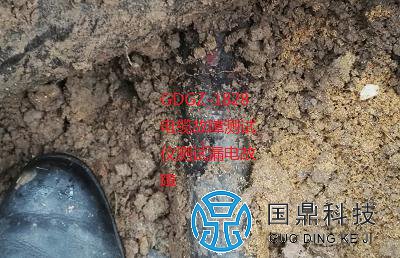

再使用GDGZ-1828电缆故障定位仪的路径功能，对电缆路径进行探测定位，同时开启电缆故障定位测试功能，当定位测试时175米左右，GDGZ-1828电缆故障定位仪接收到漏电信号，而且信号非常明显。确认此电缆故障点后，请来工人开挖一看结果如下图：

通过外观察看，此处已明显烧黑，而且还可以看到相线，因此，可以确认此处我们查找的漏电故障点。
在电缆漏电故障点断开后，经过我们工程师反复测试，确定此电缆就一处电缆故障点，随行人员将电缆接头做好，于当日送上电，有关更多电缆故障查找服务和电缆故障测试仪资料请上我公司官网了解：www.027gdkj.com
