某风电场35KV电缆放炮故障快速检测服务
发布时间：2017-02-27 阅读：次 35KV高压电缆一旦发生故障，有可能造成一大片区域断电停电，给人们的生活、工作造成严重的影响，因此，35KV高压电缆维护是供电部分非常重要的工作，下面我们某个风电场35KV高压电缆故障检测服务为案例介绍：
电缆故障现象：真空断路器跳闸后过流保护器动作。
电缆基本情况：电缆全长在5Km，电缆型号：YJV22-1*185-*电缆铺设方式：地埋，电缆走向已知。
某风电场35KV电缆高阻故障检测操作步骤：
真空断路器确认处于分闸状态后，拉开隔离刀闸，挂上工作牌“禁止合闸，有人工作”，使用验电器再次确认是否有高压电，再使用接地线对各相短路并接入地，拆下35KV高压两端接头，使用GDZO-1802兆欧表测试A相绝缘电阻，测试结果在7M左右，使用GDZO-1802兆欧表一项测试功能，测试结果为绝缘老化故障，使用GDGY-8801直流高压器进行耐压测试时，在不到8KV时，过流动作了，因此，初步测试结果：绝缘高阻故障。
使用GDGD-1800电缆故障测试与GDGD-1828电缆故障测试电源配合使用，当电压升到28KV时放电，同时GDGZ-1800电缆故障测试仪测试电缆故障点距离，如下图：

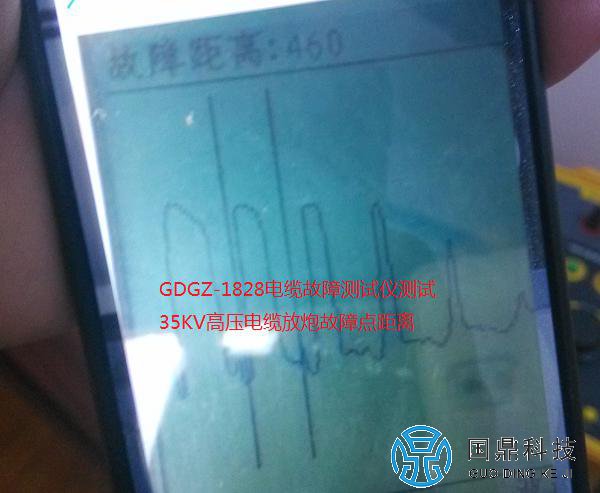

35KV电缆高阻故障波形

通对GDGZ-1800电缆故障测试仪波形分析：电缆故障点初步定位距离在460米，而且测试出的波形非常比较规则。
最后对电缆地面故障位置进行确认，使用GDGZ-1803电缆故障定位仪与GDGZ-1828电缆故障测试仪配合定位测试，沿电缆标桩进行探测，在460米左右时定位测试电缆故障位置，大约埋深在2米左右，经过挖机与工人配合，测试出结果如下图，

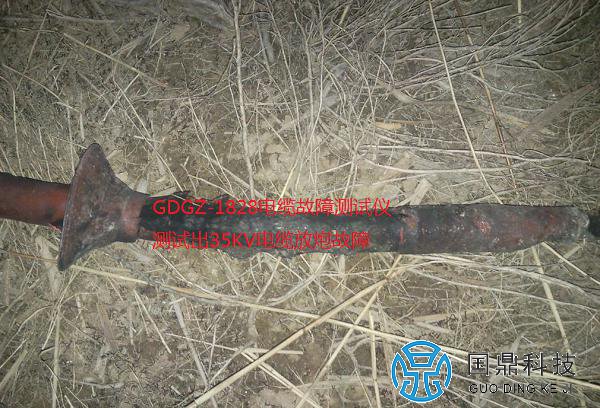

35KV电缆故障点

电缆故障点位置处有明显烧黑现象，此次整个测试过程用时在半小时左右，因此，电缆故障快速检测服务请找武汉国鼎，更多电缆故障测试仪与电缆故障检测服务请上我公司官网了解：www.027gdkj.com
