重庆某化工厂380V电缆漏电故障探测服务
发布时间：2017-02-22 阅读：次目前，我国低压电缆非常多，很多电气设备使用的电压是380V，因此，需要低压电缆来输出电能，大部分电缆由于地埋方式铺设，一旦出现这样或那样的问题，如果不及时处理，会对人们、企业的生活和工作带来了严重的影响。由其是化工厂，例如我公司为重庆某化工厂380V电缆漏电故障探测服务，成功解决他们的某部分用电问题。
电缆故障现象：送电不跳闸，过流器不动作，但电能转速非常快，而且在终端测试时，只有50V左右，电机不能正常工作。
电缆基本情况：电缆全长在1000米左右，型号：YJV2-5*75-0.6/1KV-*，电缆以地埋方式铺设，电缆路径走向略知，无电缆桩标记。
到达现场，该企业电工已拆下电缆两端，并告诉我们工程师，电缆是在前不久，因雨加雪天气后，出现这样的现象，而且是缺一相，电机不能正常工作。使用GDZO-1802兆欧表测试ABCOE各相，测试出绝缘电阻分别在0、6M、19M、10M，因此，A相确实出问题了，使用万用表测试各相连续导通测试，全部测试通过，因此，A相出现问题是为漏电接地故障。
于是该企业电工急于想知道电缆发生的故障点位置，但这个是先要知道电缆故障点的距离，也俗称电缆故障点预位定，需要使用GDGZ-1800电缆故障测试仪，使用脉冲方法，测试出的电缆故障点距离在899米，因此，电缆故障点距离在靠近末端，将GDGZ-1800电缆故障测试仪在末端测试，通过GDGZ-1800电缆故障测试仪测试脉冲波形反复查看，如下图，经过仔细分析，测试出的电缆故障点距离在105.11米，因此，两头对上了电缆的全长，但有一点误差。

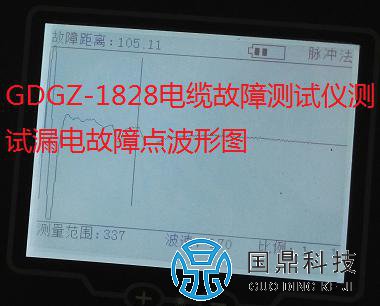

380V电缆漏电波形图

知道了电缆故障点距离后，还要知道电缆路径走向，这就需要使用GDGZ-1828电缆故障定位仪对电缆路径探测，大约对地埋电缆路径探测1小时后，探测到的电缆路径是大约是围绕路灯铺设。其中有一段时穿过某个污水处理池，使用GDGZ-1803电缆故障定位仪与GDGZ-1828电缆故障测试电源配合使用，对电缆进行冲击电压放电定位测试。在污水处听到电缆故障点很微弱的放电声音，但是双不像是正常电缆故障点放电声音，通过目测电机房距离，大约在100米，而且在这个范围内，也没有其它的电缆放电声音，因此，可以盘点此处为电缆漏电故障点，挖开一看，工人说没有电缆故障点，我工程师仔细查看，出现电缆故障点，如下图：

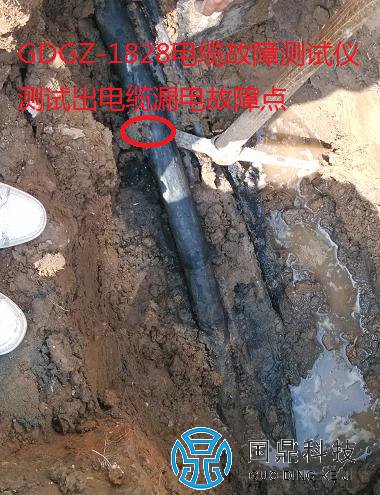

380V漏电故障点

此处电缆故障点非常小，但它却是漏电了，剥开一看，里面烧胡了现象，因此，可以说明此正是我们需要测试出的电缆故障点，做好电缆接头后，电缆绝缘电阻达到1M以上，已达到送要要求，于当日送电，更多重庆某化工厂380V电缆漏电故障探测服务与电缆故障测试仪请上我公司官网查询：http://www.027gdkj.com/
