某风电场10KV电缆放炮故障检测服务
发布时间：2017-02-21 阅读：次使用风力发电，是一种清洁能源，无污染、可再生，只要常年有风，而且风力达到一定级别，就可将风力转换成机械运动，再将机械运动能转换成电能，因此，有些山峰海拔达到一定高度时，便可建成一个广大的风电场，因此，我们有时能看见一个山峰挨一个山峰的许多“大风车”，那便是风力发电场，将许多大风车连接在一起的便是电缆，最后将某一小片汇集到一条主电缆上，即10KV高压电缆，传输给国家电网公司，供全国各地人们使用，一旦这条主电缆发生故障，风能转换成清洁的电能便白白浪费了。同时，也给风电场带来影响。前不久，湖北大唐能源集团某电场因10KV高压电缆发生故障，整整耽误3天的时间，通过其它方式联系武汉国鼎，需要我们为某风电场10KV电缆放炮故障检测服务，通过电话介绍以下信息：
   电缆故障现象：送电跳闸，过流动作。
   电缆基本情况：电缆全长在7000米左右，电缆型号：YJV22-3*400-*电缆铺设方式：地埋方式，电缆走向以知。
   我工程师到达现后，使用GDZO-1802兆欧表对10KV高压电缆绝缘进行测试，ABC测试出结果分别：2M、3M、6M，将GDZO-1802兆欧表切换到特殊某一项功能测试，测试出的结果是绝缘老化问题，再使用万用表对电缆连续导通测试，测试通过，再使用GDGY-8801直流高压发生器对ABC相分别耐压泄漏电流试验测试，测试出A相在2.68KV，B相在3.4KV，C相在6.67KV，各相都存在泄漏故障，初步诊断为高阻泄漏故障。

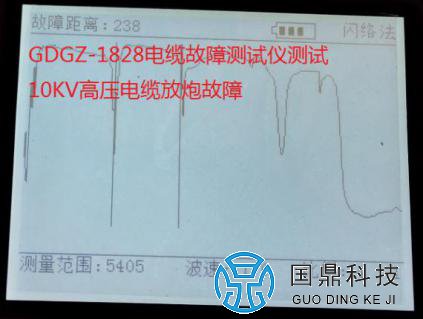

   使用GDGZ-1828电缆故障测试仪与GDGZ-1828电缆故障测试电源配合使用，使用GDGZ-1800电缆故障测试仪的脉冲电流法，当电压升到80KV时，测试出电缆故障波形如下图：

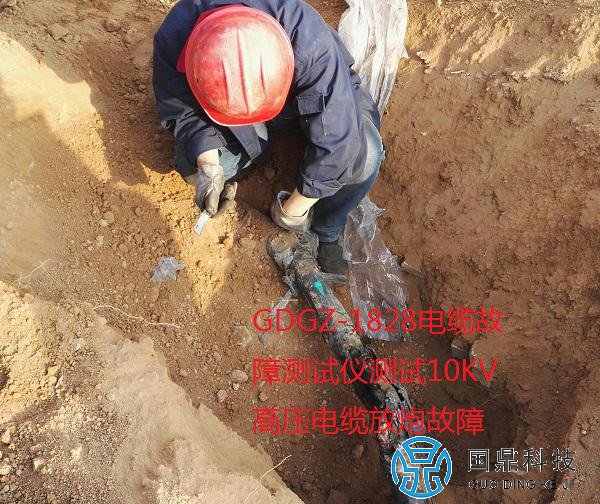

通过对电缆波形分析：电缆故障点在238米左右，然后再使用GDGZ-1803电缆故障定位仪与GDGZ-1828电缆故障测试仪配合使用，测试出电缆地面电缆故障点，而且还能清晰听到电缆在地下放炮的声音，经过用户的确认后，挖开一如下图：

此处便是我们需要找到的电缆故障点，而且外皮都严重损坏，如上图，在这次10KV高压电缆被当地供局测试了3天都没有测试出来，武汉国鼎工师到达现场只仅用了半小时就测试完工，更多电缆故障测试仪与10KV电缆故障检测服务请上武汉国鼎官网了解：www.027gdkj.com
