重庆某排水公司10KV高压电缆放炮故障测试
发布时间：2017-01-05 阅读：次城市排水功能的好坏能影响到该城市是否发生内涝，而排水最主要的能量来自电能，因此，10KV高压电缆对于城市排水起得非常重要的作用，10KV高压电缆通常发生的故障有：断路故障、短故障、漏电故障，最严重的是放炮故障，下面我们重庆某排水公司10KV高压电缆放炮故障测试为案例分步解讲。
电缆发生故障现象：一声巨响之后就断电！
电缆基本情况：电缆全长在600米左右，型号：YJV22-4*180-**电缆铺设情况，地埋与电缆沟铺设，电缆走向已知。
重庆某排水公司使用电缆故障智能测试仪测试10KV高压电缆放炮故障的方法与步骤：
第一步，使断路处于分闸状态，拉下隔离开关，接上接地线对ABC三相分别放电并短路接地，拆下电缆两端接头。
第二步，通过GDZO-1802兆欧表对10KV高压电缆ABC三相分别测试，发现A相绝缘不合格，阻值为零，测试A相连续导通性，测试通过。
第三步，电缆故障综合测试仪测距，通过GDGZ-1828电缆故障测试仪A相进行测试，使用脉冲法测试时，无发现电缆故障点波形，再使用GDGZ-1829电缆故障测试电源与GDGZ-1828电缆故障测试仪配合使用，使用电缆故障测试仪中的闪络法，测试波形如下图：

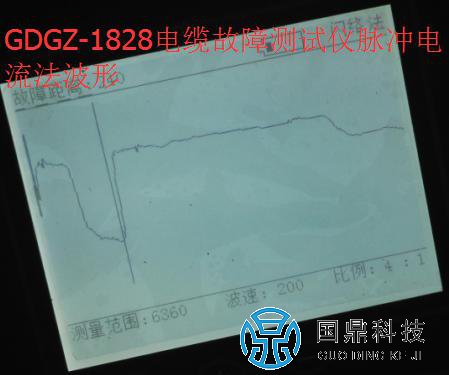

电缆故障测试仪脉冲电流波形

通过对电缆故障点波形分析：高压电缆故障测试仪测试出电缆故障点距离在240米左右。
第四步，通过GDGZ-1828电缆故障定位仪（俗称：电缆故障查找仪）查找电缆路径具体走向，测试结果与相关资料相符合！继续使用GDGZ-1828电缆故障测试电源与GDGZ-1803电缆故障定位仪配合使用，发现在配电房不远处找到一个电缆故障点，如下图：

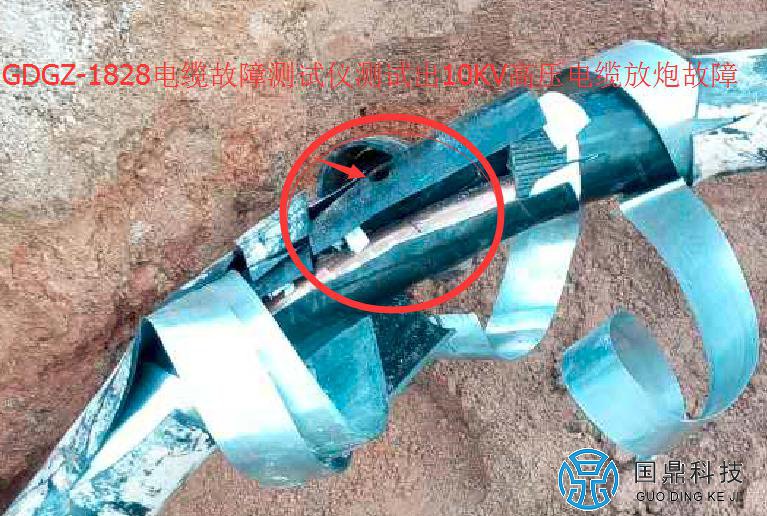

10KV高压电缆放炮故障现象

通过目测距离与电力电缆故障测距离仪测试出的距离相比较，确定此处为电缆故障点，并处当天就处理好电缆接头并送上电，电缆接头处理现场如下图：

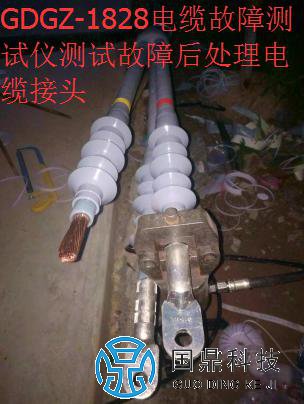

10KV高压电缆故障接头处理
