福建某小区物业低压380V电缆断线故障测试
发布时间：2017-01-04 阅读：次福建某小区不久发生一断电事故，对于断电事故排查工作，武汉国鼎有多年经验积累，因此，福建某小区发生一次断电事故，用时不到半小时就确诊为：因电缆发生绝缘问题，导致整个小区断电！再此之后又用半小时，将低压380V电缆断线故障处理好！下面我们以福建某小区物业低压380V电缆断线故障测试案例给大家分析；
  电缆故障发生现象：送电就跳闸。
  电缆基本情况：型号，YJV-4*90-1KV，无铠装，全长在600米左右，地埋方式铺设并局部套有钢管，电缆路径走向略知。
   低压电缆故障检测需要用到的设备：GDGZ-1828电缆故障测试仪一全套
  低压电缆故障检测方法与步骤：
第一步、拉闸断电，即拉下闸刀，退出隔离开关，拆下电缆两端接头，并悬挂“禁止合闸，有人工作”牌。拉上警戒线！
第二步、电缆故障性决定，使用GDZO-1802兆欧表测试电缆，通过测试分析：A相已受潮、B也有受潮现象，绝缘在0.1M欧左右，使用万用表测试其导通性，测试结果未通过！
第三步、电缆故障点距离初步测试并定位，使用GDGZ-1828电缆故障测试仪，也有的人叫电缆故障智能测试仪，测试电缆AB相，通过测试分析，电缆有明显断线故障，故障点距离在38米左右，如下图：

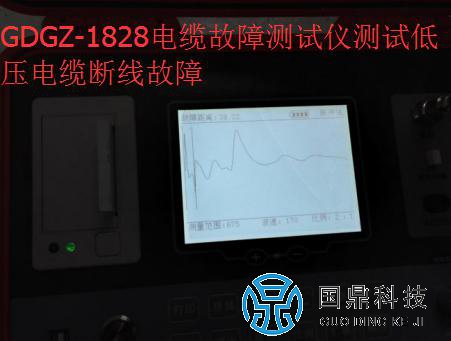

低压电缆断线故障波形

第三步、电缆路径走向查找探测，使用GDGZ-1828电缆故障定位仪中的音频法，对电缆路径探测，用时不到20分钟！
第四步、电缆故障定位测试，即电缆地面故障点精确定位，使用GDGZ-1828电缆故障定位仪与GDGZ-1828电缆故障测试电源进行配合使用，如下图：

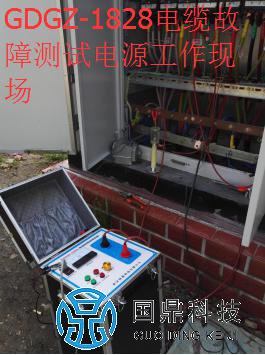

电缆故障测试电源工作现场

通过GDGZ-1828电缆故障测试电源连续的对电缆进行高压放电冲击，使用电缆故障点生产振动，从面GDGZ-1803电缆故障测试仪，也有点的叫电缆故障查找仪，使用可以能接地振波，通过地振波大小可以发现电缆故障点具体位置，通过一步一步定位查找，电缆故障测试结果如下图：

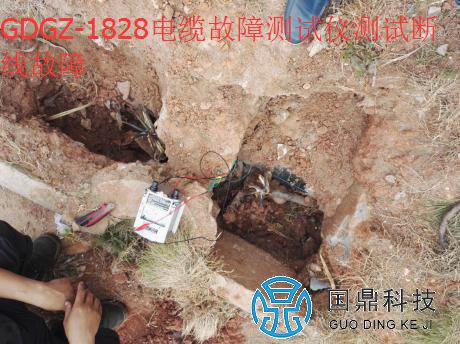

低压电缆断线故障现象

通过查找原来，造成电缆故障点原因为电缆接头！有关更多电缆故障测试仪资料请上我公司官网了解：http://www.027gdkj.com/
