广东某发电厂110KV高压地下电缆放炮故障测试
发布时间：2017-01-03 阅读：次 110KV高压电缆主要给变电站供电主线路，通过变电站将电压降到10KV或380V，给一个片区地方供电，因此，一旦110KV高压电缆发生事故，就会造成大面积停电事故，如果离电缆故障点比较近时，同也会听到一声巨响！俗称高压电缆放炮。时根据此现象，就可以判断是主电缆发生电力故障，即110KV高压电缆发生故障，急需排查电力事故，因此需要借设备来排查此事故，即110KV高压电缆故障测试仪。
110KV高压是电缆发生故障，一般多发生为高阻故障，大多数绝缘电阻在4兆欧左右，因此测试这样的高阻是比较困难，针对这一现象，武汉国鼎的智能电缆故障综合测试仪便可轻松应对，如广东某大型发电厂，从2号主变上的110KV电缆从厂房到铁塔，全长在2Km左右，型号为YJV22-3*300-110KV-**由电缆沟铺设。电缆大慨走向已知。
测试步骤如下：
将断路器处分闸状态，拉隔离开关闸刀，使用放电棒对110KV高压电缆进行放电！然后使用接地线将110KV高压电缆各相短接并接地，拆下电缆两端接头，使用GDZO-1802兆欧表进行测试110KV高压电缆各相绝缘电阻，测试其值为3M、5M、6M,根据此值可以判断为高阻故障，根据此值再进行一次直流耐压试验，A相在2KV左右时，泄露电流急剧上升，B相在近5KV左右，泄露电流急剧上升，C相在6KV左右，泄露电流也急剧上升，因此也可以判断为高阻泄露故障。
面对这样的高阻泄露故障，使用GDGZ-1828电缆故障测试仪，有点也叫电力电缆故障测距仪，对110KV高压电缆进行高阻泄露故障点的距离进行预定位，即电缆泄漏故障点与电缆测试接头之间的距离。需要GDGZ-1828电缆故障测试电源配合使用，当电压升到30KV时，放电球隙放电，将GDGZ-1828电缆故障测试仪切换到闪冲法，测试得波形如下图：

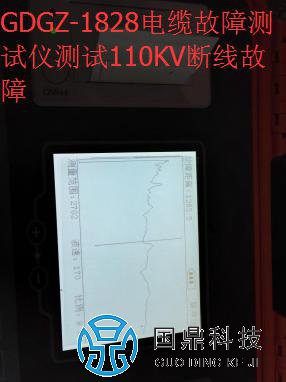

10kv高压电缆断线故障波形

通过波形分析，电缆故障点初测距离在1832米左右，因此，电缆故障点在终端，根据此测试结果，有利于我们一步开展工作；
下一步我们通过查阅相关资料，发现电缆走向是顺的电缆沟而铺设。为了验证，我们又使用路径查找仪进行一电缆路径探测，探测结果为与资料相符合。
下一步我们需要进行110KV高压电缆地面故障点精确定位，需要使用GDGZ-1803 110KV高压电缆故障定位仪，同时还需要使用GDGZ-1828电缆故障测试电源配合使用，在某一个施工处测试出电缆故障点的结果，如下图：

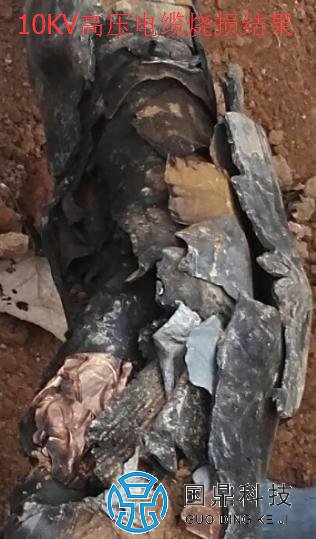

10KV高压电缆烧坏故障

通过电缆故障点外观分析，此处电缆故障点为人为损坏之处，因为电缆外观有明显损伤之处。通过随行人员一起参入修复电缆接头，如下图。如当日送上电。

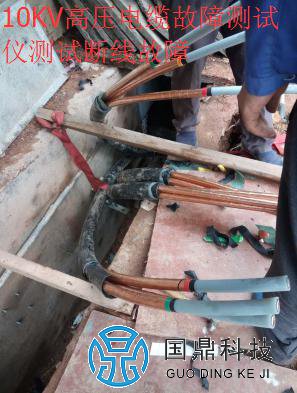

10KV高压电缆故障处理现场

此次广东某发电厂110KV高压地下电缆放炮故障测试圆满结束！我工程师又转战到下一个阵地，与客户进行培训，更多电缆故障测试仪资料也请广大用户关注我公司官网:www.027gdkj.com
　　
