江西低压380V电缆断线故障测试
发布时间：2016-12-28 阅读：次低压电缆运行电压通常一般是指380V，一般起照明、取暖、电器用电，通常以地埋方式铺设，或者是电缆沟方式铺设，因此，一旦这种低压电缆发生电缆故障，由于看不见电缆发故障所在的地方与原因，因此，这就给低压电缆的维护带来了一定困难，当然，需要维护电缆需要借助仪器方可维护，比如说武汉国鼎的GDGZ-1828电缆故障测试仪，在江西低压380V电缆断线故障测试，用户对测试结果满意度非常高！因为连当时的供电局都无法解决！
  用户低压基本资料：电缆全长在1200米左右，型号为V22-4*185部分还有PVC套管，埋深不一样！最大埋深在6米，最小1米，此数据是通过电缆故障测试仪测试出来的，还有100米左右穿钢管，铺设方式：地埋，电缆路径走向未知！
  低压电缆故障现象：送电跳闸，合闸一瞬间有强大电火花！并伴随的电缆接头放炮响声！
首先需要拆下电缆接头，操作方法，拉下闸刀，退出隔离开关，挂上警示工作牌“禁止合闸，有人工作”，拆下电缆两端接头，防止他人误操作合闸。以免工作人员触电与烧毁设备！
  然后需要对低压电缆故障性质判断，使用GDZO-1802兆欧表，通过对低压电缆故障相线测试，ABCOE相几乎是零，将故障电缆相线其中一端短接，使用万用表测试其连续导通，其中AB测试通，其它测试不通过！因此初步判断为短路与断路混合故障！
下一步当然是测距，如果知道故障点距离，相当于对电缆故障点进行了初步预定位，这个工作由于GDGZ-1828电缆故障测试仪来完成，测试结果如下图：

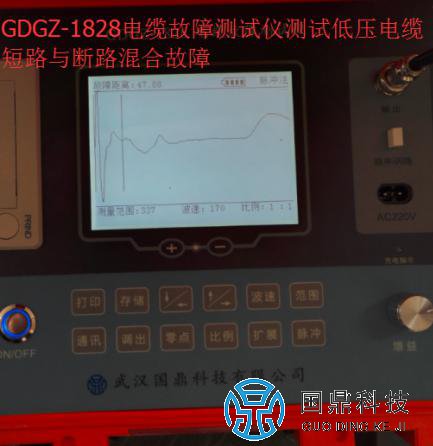

短路断路混合故障测试波形

通过波形分析：电缆故障离测试点的距离在47米。而且电缆故障点个数大于1！
下一步就是电缆路径探测，如果不知道电缆具体的走向，电缆故障点的误差是非常大的，而且挖起坑就是坑爹啊！那就是压根也挖不电缆！使用GDGZ-1828电缆故障定位仪中的高频信号探测，电缆穿越了三个蓝球场，埋深1米左右，紧随的是路灯电缆，这时需要切换到低频信号探测，发再电缆路径在一个小山包面前消失了，这时，需要加载专用设备，提高信号！电缆再次穿越了小山，最大埋深在6米，看来这条电缆不简单！
找到电缆路径后，下一步就电缆故障定位查找，使用GDGZ-1828电缆故障测试电源对电缆进行高压冲击放电，使用GDGZ-1803电缆故障定位仪进行电缆地面故障点精确定位，可怕的事情发生了：因为无论在那个地监听！那“啪、啪、啪……”声音到处都有，这种声音属于电缆故障点放电的声音。因此，这种测试方法是不可取！使用GDGZ-1828电缆故障定位仪特殊功能，并有特殊测试的测量方法在配电房某个角落找到故障点，真是转角便是光明！使用粉笔记下电缆距离走向，如下图，用此方法便测出两个电缆故障点，

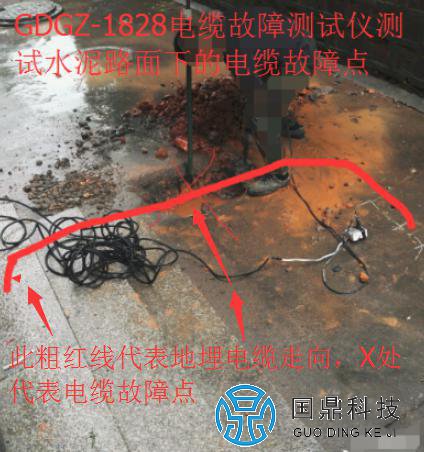

水泥路面下低压电缆故障测试

在第二故障点挖出时便是断线故障，如下图：

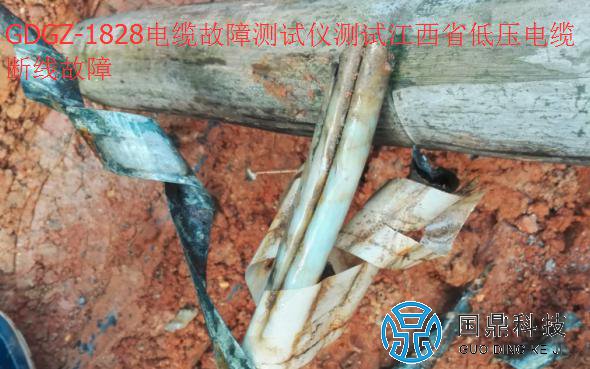

低压电缆断线故障

将电缆故障点全部挖出来后，经过我工程师分析与测量，没有其电缆故障点，已达到送电最低要求，方可做电缆接头。如下图，随行接头工人现场处理电缆接头。

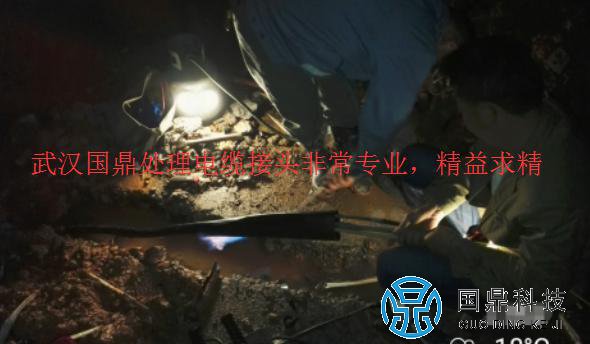

低压电缆接头处理

电缆接头处理是一个工艺要求非常高，武汉国鼎在处理电缆接头时精益求精，不给水分残留一个分子的空间，便不会让电缆带的水份而工作！而且武汉国鼎承诺：凡我公司处理的低压电缆接头，三个月内出现任何问题，免费重新做！用户看到国鼎人是这样尽职尽责！设备更是没话说！当晚要求留下设备……
国鼎人与国鼎地埋电缆故障测试仪承担许多省里的千家万户照明工作，选择国鼎的电缆故障测试仪，还您一片光明的夜晚！更多电缆故障测试仪资讯请关注我公司官网：http://www.027gdkj.com/
