湖北某学校使用高压电缆故障测试仪测试低压电缆短路故障
发布时间：2016-12-27 阅读：次高压电缆故障测试仪不仅测试高压电缆故障，还可以测试低压电缆短路故障。许多电工有点不解，其中这个还是要根据电缆的粗细来区分，电缆的直径在185以上，是可以考虑使用高压电缆故障测试仪的方法来进行测试的，下面以湖北某学校使用高压电缆故障测试仪测试低压电缆短路故障进行案例讲解。
  电缆发生故障前后现象：此电缆主要给学生宿舍供电，因此传输电能功率非常大，由于事发天热，各种空调与风扇几乎都开启，就跳了闸，过流保护器动作了，当再次合闸时，无法合上，过流保护再次动作。因此不能再次合闸，需要解决好问题的原因才能合闸送电！
   根据此现象，需要找电力运行设备出问题，还是在电缆上出问题，这是个一个系统排查的工作。比较复杂，具体细节不详讲解，当我们得知是问题是发生在电缆上时，通过查阅相关资料与记载，电缆的基本详情如下：
   电缆型号：V22-4*185-1KV+*，电缆全长大约在300米，电缆的铺设情况也是非常比较复杂的，整条电缆套有大口径
PVC管，以电缆沟方式铺设，电缆走向已知，电缆运行电压为380V，属于低压电缆。
   电缆故障测试仪测试方法如下：
一、初步诊断电缆故障性质与类型，拉下闸刀后，由其工作人员拆电缆两端接头，使用GDZO-1802兆欧表测试电缆ABCOE相线的绝缘电阻，测得结果都零，使用万用表测试其连续导通，测试通过。
二、使用GDGZ-1828电缆故障测试仪对ABCOE相线分别测试，测试出AB短路，当测试BC时，在短路波形前又有断路波形，通过反复测试，得出的结论为：AB短路，C相断路分别与A相、B相再短路，因此，这个电缆发生的故障比较复杂。为了确诊此电缆发生的故障性质与类型，通过两端反复测试，经过数据的对比与计算，此电缆故障点距离初步预定位在175米左右地方。

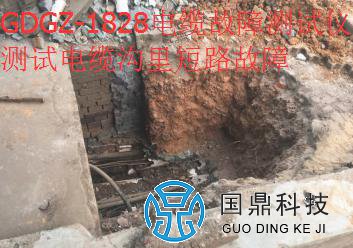

三、电缆故障点地面距离精确定位，由于电缆整条套有PVC管并放入电缆沟里，通过测试电缆深度，大约埋深在2米左右，因此，这就给电缆故障点定位带来一定的困难，通过拉钢尺测试，175米正好在某个停车场下面，使用GDGZ-1828电缆故障定位仪跨步电压定位时，PVC管具有一定的绝缘电阻，因此，测量信号难以被接收机接收到，使用GDGZ-1828电缆故障测试电源与GDGZ-1803电缆故障定位仪配合使用，也难以测试到电缆冲击放电的声音，通过使用GDGZ-1803电缆故障定位仪上某一项特殊功能时，发现在钢尺测量到退后5米的地方测试到有电缆故障点的信号，再次使用GDGZ-1828电缆故障测试电源进行冲击高压放电，在此处仍无听到高压放电声音！由是再次使用GDGZ-1803电缆故障定位仪上特殊功能反复定位测试，依就在此用，我工程师告诉某校长，请开挖此处！结果如下图：
电缆故障测试仪测试电缆沟里短路故障

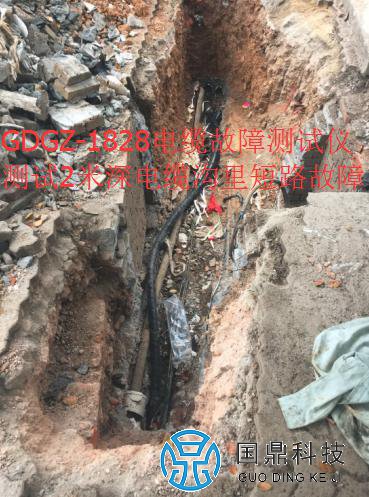

此时，仍没有看到电缆故障点，此时，某校长与其工作人员开始有所疑惑，为了让他们放心的挖，我工程师再次启动高压电源，此时便听到电缆故障点放电的声音，还要向前挖半米，结果如下图：
电缆故障测试仪测试2米深电缆沟里短路故障

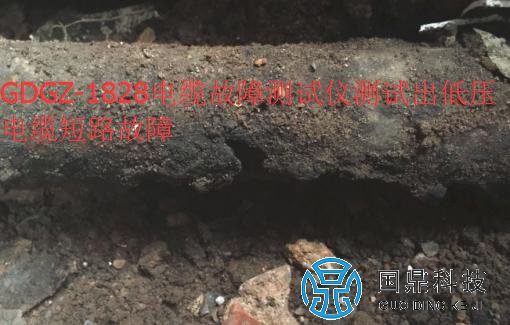

此时低压电缆故障点原形必露啊！大家都松了一口气，如下图：
电缆短路故障外观现象

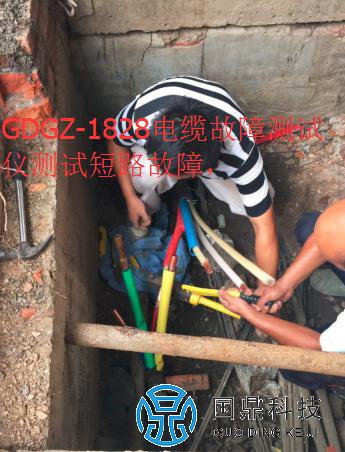

找到低压电缆故障点，某校长迅速安排相关电工处理电缆，如下图：
电缆沟里的电缆接头处理

当日便给学生宿舍送上电。再次证明武汉国鼎的电缆故障测试仪测试电缆故障点准确，同时我公司具有多年现场实战经验，选择国鼎，给您安心的送上电，同进国鼎也开启湖北电缆故障测试业务，欢迎广大需求者来电咨询，更多电缆故障测试资讯请关注我公司官网：http://www.027gdkj.com/
