安徽某风景区使用电力电缆故障测距仪测试短路故障
发布时间：2016-12-26 阅读：次电力电缆在电力系统起的电能传输的作用，目前我国90%以上的电力电缆都以地埋的方式进行铺设，无论是高压电缆，还是是低压电缆，以这种方式铺设有以下几种好处：
1、节约资源，不占空间与土地，地埋方式还有利于电缆散热。
2、安全，如果是架空线路，一旦发生断线事故，有可能造成对行人造成触电隐患，如果以地埋方式，电能直接传输到大地里，对过往行人触电的可能性降到10%以下，而且有利于电缆本身运行的安全，可防止不法分子的偷盗等等。由于以上几种好处，所以90%以上电缆选择地埋方式，但是地埋方式同样也有缺点，由于地埋方式，一旦发生电力电缆故障，人们看不见发生电力事故的原因，这就给电力电缆的维护带来了困难，因此，对电力电缆的维护工作需要借助仪器，目前武汉国鼎生产的GDGZ-1802地埋电缆故障测试仪专门解决地埋电力电缆发生各种电力事故！下面我们以安徽某风景区使用电力电缆故障测距仪测试短路故障，电力电缆故障测距仪只是电缆故障测试仪其中的一部分。
  通过与现场工作人员介绍，了解到电力电缆发生的电力故障现象如下：
在一周前发生过一次跳闸，后来推上闸，电送上了，这次下雨了，又跳了闸，再推闸到时，马上就跳闸了，再推闸还是闸。
  现场工作人员通过查阅这条电力电缆相关资料，了解到的基本资料如下：
电缆全长在400米左右，型号：YJV22-4*185+*，电缆铺设方式，全管套有PVC套，局部有钢管，电缆还有一部分在电缆沟里，并且套有PVC套管，电缆走向大概略知，具体详情未知。
  首先将开关柜分闸，拉下隔离开关刀闸，退出隔离开关，挂上工作牌“禁止合闸，有人工作”，警示他人。拆开电缆接头，使之完全脱离电力运行设备，防止意外发生，电缆两端也要拆开接头。使用GDZO-1802兆欧表测试电力电缆绝缘电阻，测试结果为ABC三相都为零，因此，初步可以判断为短路故障！
  然后使用GDGZ-1828电缆故障测试仪测试其中三相电缆故障，对电缆故障点距离进行预定位，只有知道电缆故障点距离，才能知道电缆有可能发生事故的地方，通过对电缆ABC三相测试，测试的电缆波形如下：

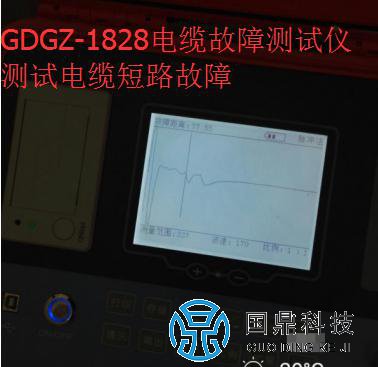

电缆故障测试仪测试低压电缆短路波形

通过电缆故障测试仪波形分析，发现在80米左右的都有相同短路波形，通过查阅资料，发现在80米左右的地方加了一土壤，为了验证此处是否为电缆故障测试点，需进一步测试，测试如下：
使用GDGZ-1803电缆故障定位仪与GDGZ-1828电缆测试电源配合使用，通过高压冲击电流放电，在有加土壤地方测试，隐隐约约听到电缆故障点放电的声音，为了确保万一，再次使用GDGZ-1828电缆故障定位仪测试其埋深，通过测试，电缆埋深在3米左右，如下图：

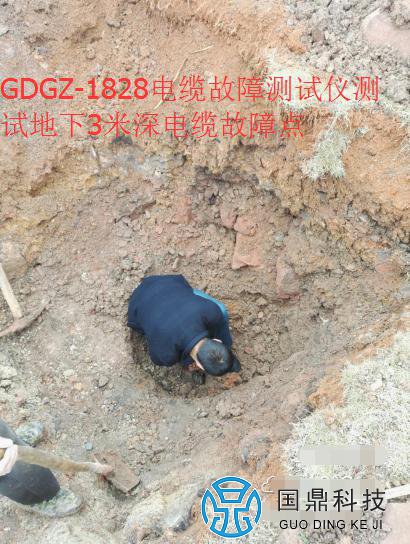

电缆故障测试仪测试埋地3米深电缆故障

挖到快3米深时，仍没有看到电缆，需要再次启动GDGZ-1828电缆故障测试电源冲击放电，这时，明显听到电缆故障点放电的声音，再次关闭电源，继续开挖，这时电缆故障点原形必露，如下图：

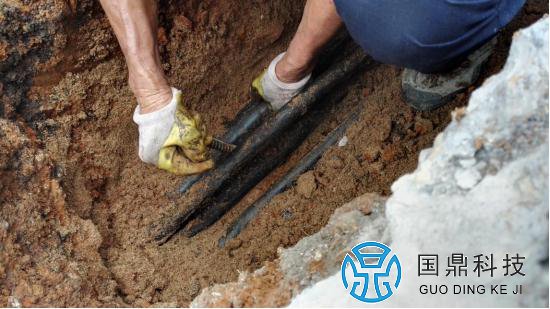

低压电缆外皮破损现象

通过仔细观察：发现电缆外皮的烧损处，因此造成电力事故原因就在此处！对于此次电缆故障测试，再次证明我公司GDGZ-1828电缆故障测试仪准确可靠！同时我公司也提供安徽电缆故障测试业务，有关更多电缆故障测试仪资料请上我公司官网了解：http://www.027gdkj.com/
