四川省某水务局使用漏电检测仪测试漏电故障
发布时间：2016-12-20 阅读：次电缆故障漏电检测仪学名电缆故障测试仪，在四川省某水务局使用漏电检测仪测试漏电故障，电缆的用途为给农田灌溉供电，由于农业机械化作业，难免会地埋线或地埋电缆造成破损，时间久而久之，加上雨水、化学对对电缆损伤处腐蚀，造成地埋电缆的绝缘达不要求，形成漏电，影响电机正常工作，严重时电机不能正常工作，下面我们就四川某水务局使用的GDGZ-1828电缆故障测试仪现场培训进行一次分解讲解：
   使用的设备：GDGZ-1828电缆故障测试仪一套，产地：武汉国鼎科技有限公司
   地埋电缆故障现象：C相缺相，就是电缆终端用试电笔测试时，没有电，也不会跳闸！
   地埋电缆基本情况：YJV-4*30+***,电缆全长在300米左右，电缆铺设情况：地埋方式，埋深大约在1米深左右！
   GDGZ-1828电缆故障测试仪步骤如下：
1、送上电缆后，用试电笔测试电缆终端，检测各相有无电，测试结果：发现C相无电缆。
2、拆开电缆两端连接铜皮，使用GDZO-1802兆欧表再次测试时，发现C相绝缘电阻是是零。

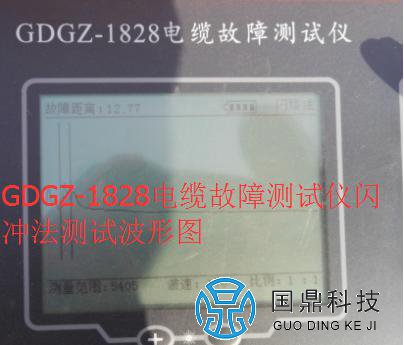

3、使用GDGZ-1828电缆故障测试仪与GDGZ-1828电缆故障测试仪测试电源配合使用，通过闪冲法测试，电缆故障点在12.77米左右，方向为终端向配电房方向，测试的电缆故障波形图如下图：
电缆故障测试仪漏电缆波形图

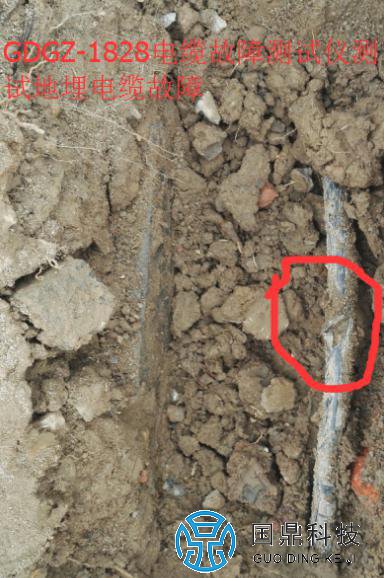

4、使用电缆故障检测仪其中的电缆故障定位仪进行地面电缆故障点距离定位，在10米左右的地方测试漏电缆点，结果如下图:
电缆漏电故障

挖开一看，有明显机械损伤，通过这次培训，欢迎广大四川电缆故障抢修工作人员来电咨询有关四川电缆故障测试仪资讯！同是我们也提供四川电缆故障测试服务，请认准公司官网：http://www.027gdkj.com/
