湖北省某物业公司使用地下电缆故障定位仪定位低压电缆漏电故障
发布时间：2016-12-19 阅读：次湖北武汉市某大型物业公司管理的一个居民小区发生一次电缆故障，导致某物业公司被居民投诉，要求我公司火速支援，并携带好电缆故障测试仪一套，通过电话里咨询初步“把脉”诊断，这次造成停电事故初步锁定在电缆上，与其它运行电力设备无关。
  赶到现场后，通过与物业电工交流并了解到：造成此次停电故障，是因此前段时间大雨不停的“袭击”武汉后，南湖大部分海景观景楼！可想而知，肯定是电缆泡水之久停电了。为了验证电工师傅们的结论！到达配电房后拉下断路器，退出隔离开关，挂上警示牌“禁止合闸，有人工作”。使用GDZO-1802兆欧表测试此故障电缆A相、B相、C相、O相、E相绝缘电阻，通过测试，发现各相绝缘电阻都比较好，而且达到送电要求的绝缘电阻，这是为什么呢？难道故障出现在前面，我们带的疑问讨论了下，电缆前面就是开关，隔离开关刚换不久！于是，我们去变电站，再次对隔离开关进行了绝缘电阻测试，都达到了送电要求，通过再次咨询，了解到停电故障现像如下：
  送电跳闸，无放炮声音！
   通过国鼎的工程师分析：停电的原因还是电缆发生问题！原因是送电跳闸，而且电工们在电缆终端测试，需要对电缆两端进行测试其绝缘电阻，于是，物业公司的电工师傅们再次对电缆起始端进行测试，果不其然！发现B相、A相绝缘电阻是零，至于是什么原因？我们就不在此解释！有经验的电工都会知道的！找到停电的原因就好办，通过查问资料了解到电缆的相关资料如下：
   电缆型号：YJV-3*50+****   电缆全长在2Km左右，电缆铺设情况：地埋电缆，局部套有电缆钢管，为顶管，位置在横穿小区马路上。

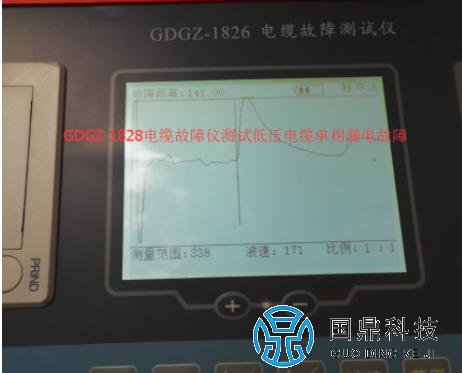

低压电缆单相漏电故障波形图

那么，湖北省某物业公司使用地下电缆故障定位仪定位低压电缆漏电故障步骤如下：
第一步，使用GDZO-1802兆欧表测试故障相线，测出A相、B相的绝缘电阻为零。
第二步，通过GDGZ-1828电缆故障测试仪对A相、B相测试的电缆故障波形进行分析，如上图，在电缆141米的地方有明显的断线，因此，可以判断出此电缆故障为断线故障。
第三步，将电缆一端短接对地相导通，使用万用表在电缆另一端进行测试其连续导通，测试不通过，证明是断线故障，再使用GDGZ-1828电缆故障测试电源与电缆故障检测仪配合使用，对故障相线进行冲击放电！如下图，再升压同时，要提示过往的观众或围观者：此处有高压电，请匆靠近！使用GDGZ-1803电缆故障定位仪对电缆地面故障点进行精确定点。

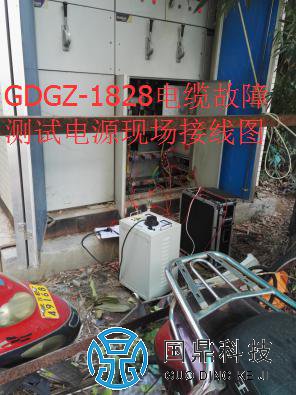

电缆故障测试电源对漏电电缆冲击放电

大约在130米处时就听连续的放电声音，走近一看，正好此处为电缆故障点放电的声音，由于小区路车辆比较多，当关闭电源声音时，此处的连续声音消失掉了，当再次开户电源时，连续放的声音随之而来，因此，可以断定此处为电缆故障点。于时安排工人开挖如下图：

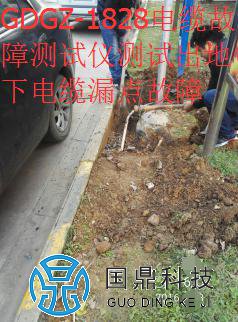

低压电缆漏电故障现场施工图

开挖一看，此处正是电缆故障点，通过查看电缆故障点损伤情况，现场此处有电缆施工现象，而且外皮也有明显损伤口子，因此可以断定：造成这次地下电缆漏电故障的原因是由于施工时引起的隐患！那么国鼎同时也提示广大施工方在施工的同时，一定要查明试工处有无地埋电缆，通过查阅相关资料是可以查询得到的，如果时间比较年久，也许查询不到，武汉国鼎有这样的设备可以帮助您！有关更多的电缆故障测试仪资料请关注我公司官网：http://www.027gdkj.com/
