湖北某风景区使用电缆故障测试仪测试漏电故障
发布时间：2016-12-15 阅读：次湖北某风景区使用的低压电力电缆，发生电力故障，导致风景区照明系统无法正常工作，因此，夜晚游客无法欣赏夜晚灯光风景，同时供电也影响到监控系统，给风景区带了安全隐患！使用武汉国鼎的GDGZ-1802地埋电缆故障测试仪轻松解决了供电问题，供电问题：整个风景区由六号配电柜供电，照明灯不亮，开关合闸不跳闸。那么我们将湖北某风景区使用电缆故障测试仪测试
  第二步，将低压电力电缆从隔离开关上拆下来，同时围上安全漏电故障培训内容如下：
  第一步，由供电部门开出工作票，并通知相关部门，进入变电站后，拉闸断电，摇出真空开关断路，退出隔离开关，挂上工作牌“禁止合作，有人工作”，提示其它电力部门相关人员！同时围上安全隔离带。隔离带，防止游客进入。
  第三步，使用GDZO-1802兆欧表测试低压电缆各相，发现A相、B相、C相、O相绝缘电阻都是零。使用万用表测试A相、B相、C相、O相连续导通，全部通过！
  每四步，使用GDGZ-1828电缆故障测试仪对电缆故障相线进行电缆故障点预定位测试，由于电缆是给许多路灯照明，路灯使用高压变压器驱动纳灯，才导致各相导通，此因，通过电缆故障测试仪的低压脉冲法测试路灯波形比较困难，但是通过国鼎工程师的专业培训，不难发现，在路灯电缆故障相线上测试出几个电缆的故障点，通过查看波形图，记下在第6个路灯开始起有故障，并在第六路灯处打开路灯电杆上小窗口，发现如下内容：

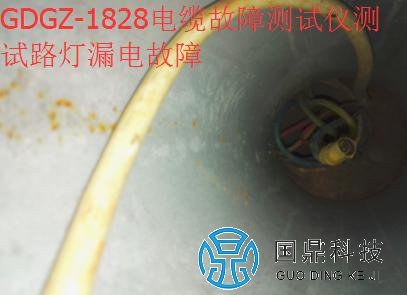

路灯电缆接头漏电故障

由于此处接头没有包好，导致电缆的接头与路灯电杆相连并漏电！将此接头打开后，继续使用GDGZ-1828电缆故障测试仪测试，发现后面的还有路灯电缆故障，由于将第七个路灯电杆上的小窗口打开，断开电缆接头，再次对路灯电缆故障进行测试，在这第六、第七个路灯之间还有电缆故障，使用GDGZ-1802地埋电缆故障测试仪进行测试时，电缆故障点就在第七个路灯电杆下面，为了验证此处为路灯电缆故障点，使用了GDGZ-1828电缆故障测试仪与GDGZ-1828电缆故障测试电源配合使用，测试出高压冲击的波形如下图：

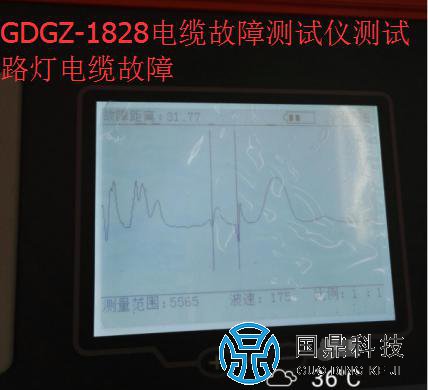

路灯电缆故障测试波形图

电缆故障点距离在31米，方向是从第六个电杆往第七电杆，通过上目测得距离也就是在第七电杆处，当走到第七个电杆处，听到有连续放电的声音，刚好在第七电杆下面。此时到路灯电缆故障点后，停下高压冲击放电，并对电缆、电缆故障检测仪等设备进行放电！王总现场指挥工人开挖如下图：

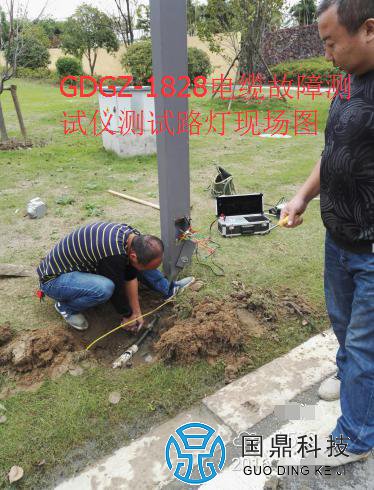

路灯电缆漏电故障处理

挖到路灯电电杆下面时，由于不能大面积破坏绿化草地，需再升压放电，听到路灯电缆故障高压放炮声音后，做好记录电缆放炮的位置，一把头挖下去，看……！正是电缆的一个接头！

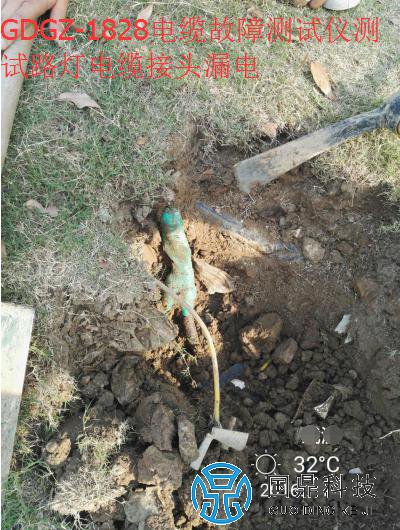

路灯电缆接头漏电故障

通过此次路灯电缆故障测试培训，再次强调我们在进行路灯电缆故障测试时，要细心测试并做记录，同时安全措施第一！
