武汉某工厂低压380V电缆断线故障测试
发布时间：2016-12-14 阅读：次武汉某外资企业，从配电房到仓库区供电照发生事故障：送上电后不跳闸，但是工厂仓库区照明电缆不亮！需我公司提供电缆故障测试服务，我公司工程师携带GDGZ-1828电缆故障测试仪与GDGZ-1813高压电源驱车赶到现场！通过与电工们师傅们一起交流了解到基本信息如下:
电缆型号:YJV-4*30+**电缆全长2Km左右，电缆部分桥加，大部分是地埋方式，因前段时间下雨，导致电缆送不上电，电缆的走向未知，最主要发的从配电房里同一个开关上有两条供电电缆，而且都是工厂区照明电缆，这就需要区别那一个条电缆是厂区仓库照明的电缆！在此分享武汉国鼎的低压电缆故障检测方法与经验，测试步骤如下：
第一步，将配电柜拉下闸发，使电缆处于停状态，挂上“禁止合闸，有人工作牌”。提示其它电工注意！
第二步，拆开电缆，使用电缆脱离配电柜，防止他人合闸，给工作人员和设备带来危险！
第三步，使用武汉国鼎的神器----GDGZ-1828电缆故障仪测试电缆故障电缆波形，测试如下图：

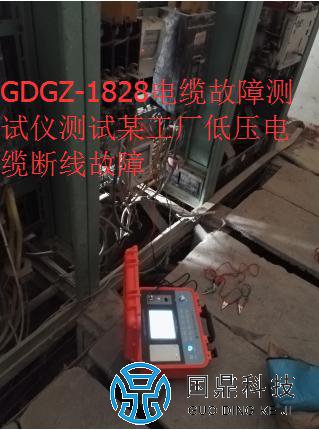

电缆故障测试仪测试电缆断线故障现场图

第二步分别测试两根电缆的走向，从GDGZ-1803电缆故障定仪上测试结果得知两条电缆走向相同，而且还与其它电缆混线走，这就给电缆路径测试带来一定的困难，通过查阅相关资料，并无具体说明！
第三步，让电工接上电缆其中一个，并送上电缆，发现此根电缆给厂区停车区照明，通个GDZO-1802兆欧表测试，各相的绝缘电阻都不是很高。几乎是零！然后再送上别一根电缆，此时，无一个电灯照亮！通过使用GDZO-1802兆欧表测试，发现只有B相绝缘达不到要求，通过GDGZ-1828电缆故障测试仪仔细分析此电缆B相与A相、C相的低压脉冲波形，得知电缆的断线在168米左右的地方，而且经过分析，没有路灯接入的波形。
第四步，使用GDGZ-1828电缆故障测试电源对B相进行高压冲击放电，电压升到15KV，跟的电缆走向走了160步时，大约听到某一个电杆下面有电缆故障放电声，而且非常比较明显，通过开挖如下，

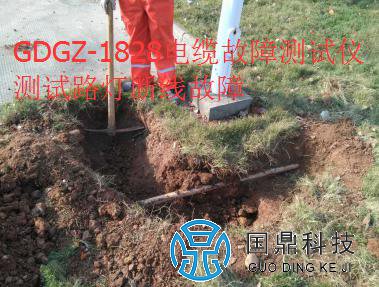

电缆故障测试仪测试路灯断线故障

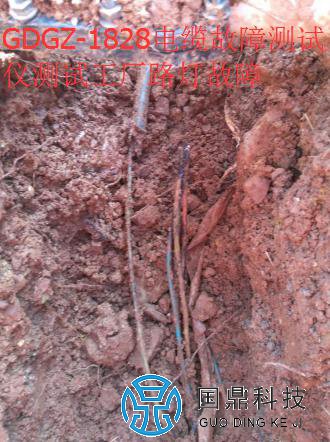

挖了半米深左右，连电缆引线都没有看见，于是接的挖如，挖1.3米左右时，如下图：电缆故障断线之处现了原形：
电缆故障测试仪测试工厂路灯断线故障
