电缆综合探测仪测试江西省某部队380V电缆断线
发布时间：2016-12-13 阅读：次    中国人民解放军江西军分区炊事班，因使用低压380V电缆发生断电事故，某营级吃饭成了大问题了！只好使用野战车来炊事暂时解决问题，我公司技术工程师带有电缆综合测试仪一套，赶到达现场后，从某科室了解到故障电缆的基本情况如下：
  电缆从10KV配电房出来到炊事班，中间无分支，低压380V电缆部分套有套管，而且是钢管，铺设情况大部分地埋，小部分从电缆沟里走了。电缆送电后也跳闸，终端就是没有电！
  通过查阅相关资料了解到电缆的基本信息如下：
电缆型号：YJV22-3*50+****   电缆全长2Km左右，从四号配电柜出线。电缆的走向未知！
   通过如炊事班的同志们交流，电缆是发生在前段时间下雨过后，电灯闪了几下，听到一声闷响！然后就没有电了，声音大约来墙上面。
   为验证炊事班的结果，还是得看我们电缆故障探测仪，测试步骤如下：
第一步，拆开炊事班使用的大功率电炉子，然后去配电房四号配电柜拉下闸刀，挂上“禁止合闸，有人工作”牌，拆下电缆。
第二步，使用GDZO-1802兆欧表测试电缆的故障相线，分别测试后，发现B相是可以运行送电，A相和C相是故障相线，这就奇怪，为什么终端没有电缆呢？
第三步，通过电缆终端短接，测试连续导通测试，测试没有通过！证明炊事班同志说的很正确！
第四步，使用GDGZ-1828电缆故障测试仪分别测试了A相、B相、C相，使用低压脉冲法测试，测试结果如下图：

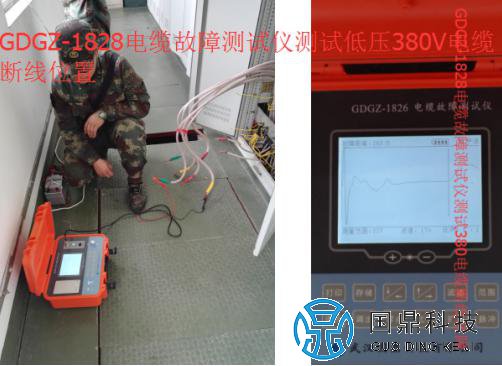

低压电缆故障断线测试波形

通过分析电缆故障波形图，发现电缆故障点距离，初步对电缆故障点距离定位在287米，从配电房往炊事班方向走！有明显断线故障波形，如右上图！
第五步使用地下电缆故障探测仪，学名为GDGZ-1803电缆故障定位仪对电缆故障点位置进行精确定位。因为武汉国鼎承诺过：GDGZ-1828电缆故障测试仪测试出电缆的误差超过1米，就退货！或者不收取任何费用！使用GDGZ-1828电缆故障定位仪自带路径测试功能，测试电缆的实际走向！当测试到270米左右时，发现测试电缆路径的信号消失了，我工程师在有测试有信号和无信号的区间测试，在某一个房屋的捌解处，发现有电缆故障！战士们通过使用冲击，几分钟就挖出电缆，如下图：

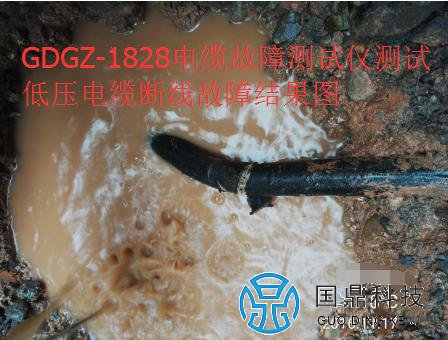

低压电缆故障内部断线故障

以上就是武汉国鼎使用电缆综合探测仪测试江西省某部队380V电缆断线全部过，当晚深夜随从一起技术员工，现场做起电缆接头，给官兵同志送上电，第二天便可以吃到香喷喷的米饭呢！

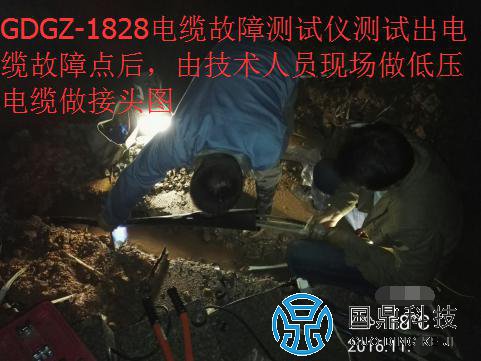

电缆故障接头现场

通过此次电缆故障分析：电缆属于正常老化现象！有关更多的电缆故障测试资料欢迎大家来咨询：http://www.027gdkj.com/
