江西某国家单位地下电缆断线故障智能测试服务案例
发布时间：2017-02-03 阅读：次江西某国家单位，因仓库维护区供电出现断电现象，某科室某同志与武汉国鼎取得联系后，要求我们尽快抢修好！并带好电缆故障测试仪等相关设备，我公司技术工程师当日赶到现场，通过交流了解到电缆发生故障现象如下：
1、送上电后不跳闸，在终端没有电！任何一相都没有！
电缆的基本情况如下：电缆型号，YJLV22-4*50-1KV，部分套有钢管，电缆全长在2Km左右，
通过查阅相关资料，了解到电缆套有钢管均在路面上、围墙上，电缆实际走向并未知。测试步骤如下：
1、拆开电缆两端螺杆后，使用GDZO-1802兆欧表测试电缆绝缘电阻，发现其中三相电缆A、B、C均为零。
2、将电缆其中一端短接，使用万用测量他们导通性，发现电阻为无穷大！
3、使用GDGZ-1828电缆故障测试仪，有地厂家也叫电缆故障智能测试仪，对地下电缆故障点距离进行预定位初测，测试结果如下：

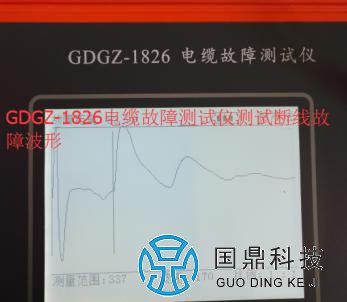

GDGZ-1826电缆故障测试仪测试断线故障波形

通过对地下低压电缆波形分析，由于终端人为短接，而电缆故障波形中出现了短路波形、断线波形，短路波形在断断线波形前面，因此，可以排除掉短路波形，断线波形是我们测试的电缆故障波形，测试到电缆故障点距离为83米。
1、使用GDGZ-1828电缆故障定位仪，别名：地下电缆故障测试仪，测试电缆实际走向，并使用GDGZ-1803电缆故障定位仪自带的电位差功能测试电缆，当测试到90步时，信号突然下降！
2、使用GDGZ-1828电缆故障测试电源对电缆故障相进行高压冲击放电，在85步左右的地方，听到电缆故障放电声音。于是让战士们开始挖，当挖坑到一半，无法进行了，原因如下图：

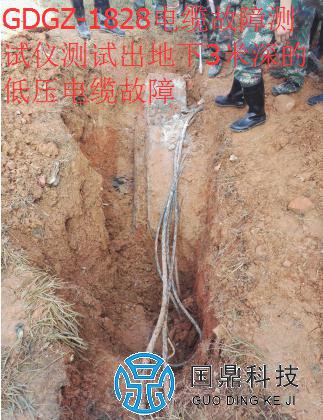

GDGZ-1828电缆故障测试仪测试出地下3米深的低压电缆故障

挖出3条细电缆和2条粗电缆，而且都没有断线现象，通过使用地下电缆故障测试仪判断，这几电缆都不是我们要找的故障电缆，那我们要测试的故障电缆去哪儿呢？我们工程师仔细研究了一下，由于上面盖的一块大石头，如图肯定是这块巨大的石头把电缆压成两断，为验证我们工程师的结论！我们工程师让战士们顺的大石头往下挖，一定能挖到电缆，果不其然！挖到电缆后，让战士们使用冲击钻，大约战斗3个小时，终于把心头上那块大石头分割许多小石头，处理完现场后，结果如下图：地下电缆故障智能测试仪测试出地下3米深的低压电缆断点如下图：

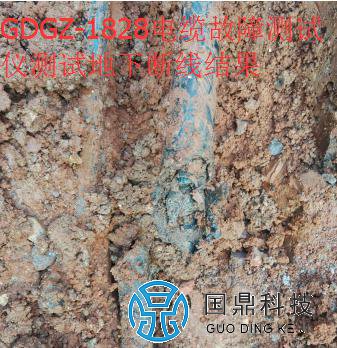

GDGZ-1828电缆故障测试仪测试地下断线结果

此次测试，听电缆故障放电声音非常小，结论大家都知道：肯定是大石头把电缆压成两段！有关更多的电缆故障测试仪测试电缆地下电缆断线故障请上我公司官网了解：http://www.027gdkj.com/
