调压器也是工频耐压试验组成重要的部分。对控制回路的基本要求是：

（1）只有在试验人员全部离开高压危险区，并关好安全栏（门）后，才能加上电压 。

（2）升压必须从零开始。

（3）当被设备被击穿时，应能自动切断电源。

（4）在自动升压装置中还要能控制升压、降压及停止等。

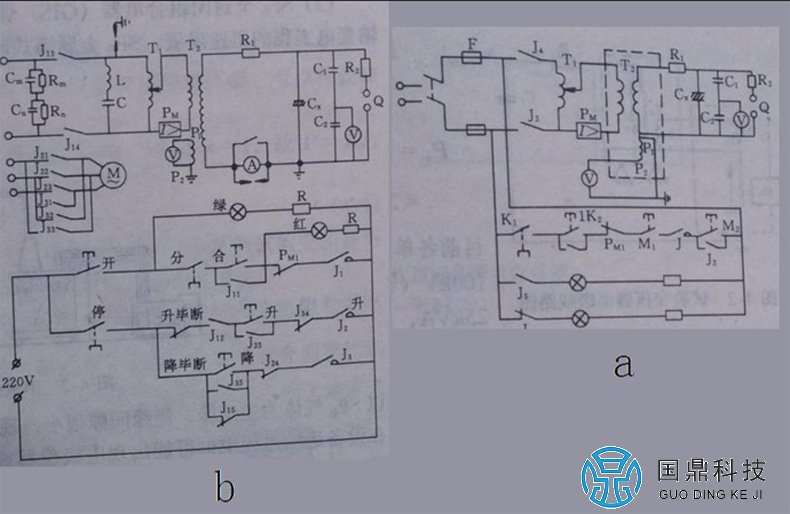

A图所示为最简单的手动调压器装置线路。图中M1是装在安全门上的限位天关，只有在试验人员接线完毕并离开高压危险区。关好门后M1才闭合。M2是装在高压器底部的限位 开关，K1切断控制回路的分开关，继电器J带动四个常开触点和常闭触，其中J1J2闭合，这时即使K2M2打开，控制回路也不会被切断。J3J4闭合，使高压压器接通电源，绿灯亮说明电源有电，红灯亮说明调压器接通电源，可以升压进行试验，一但被试设备被击穿，过电流继电器PM动作，打开常闭触点PM1，于是控制回路被切断，J3J4打开，切断高压器上电源。如果在升压过程中发生意外情况需立即切断变压电源，只需按下按钮K1就可以实现 。
